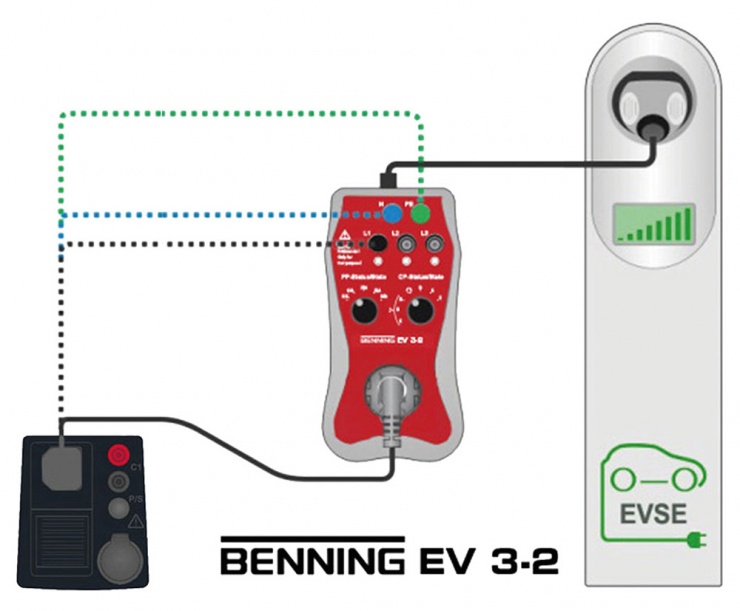

Benning EV 3-2 Messadapter für EVSE-Ladestationen

TRMS-Installationstester BENNING IT 130 Prüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) Prüfung von FI / RCD-Schutzschalter Typ B / B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) noch einfachere, rationellere und sicherere PrüfungenMessfunktionen: Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr) Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V Leitungsimpedanz (L-N / L) mit Spannungsfall und Kurzschlussstrom Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Kurzschlussstrom Prüfung von FI/ RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+, EV, MI mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest) TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung Erstfehler-Leckstrom im IT-NetzLeistungsmerkmale: Bidirektionale Schnittstellen (USB / RS 232) Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt) Upload von Anlagenstrukturen, Download von Messwerten Integrierte Echtzeituhr (Messwert mit Datum / Uhrzeit) Eindeutige Gut /Schlecht-Anzeige über grüne / rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung alle Messfunktionen direkt über Drehschalter anwählbar Messwertspeicher für 1800 Messungen Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm Stromversorgung über 6 NiMH AA-Akkus Akkuladefunktion im Gerät integriertProtokoll-Software BENNING PC-Win IT 130-200: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung Messwertdownload und Protokollierung per Prüfbericht und Prüfprotokoll Kostenloser Download und zukünftige Software-Updates

BNC-Adapter auf 4 mm SicherheitsmessbuchsenGeeignet für:ElektrotechnikIndustrieLaborFunktechnikAnwendung: Zum Anschluss von zwei 4 mm Sicherheitsmessleitungen an BNC AnschlüsseOszilloskopenFunktionsgeneratorenFrequenzzählernWallbox- AdapternZur Messung des Tastverhältnisses des CP-Signals von Wallboxen über ein Oszilloskop / Multimeter (MM 7-2 044690).  Eigenschaften: 2 x 4 mm Sicherheitsmessbuchse auf BNC (männlich).

Auto Sequence® Installationstester für die rationelle Prüfung und Dokumentation elektrischer Anlagen und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3, sowie Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung. MessfunktionenRLOW-Messung mit 200 mA DC Prüfstrom und automatischer PolaritätsumkehrPE-Widerstandsmessung unter Netzspannung (3-Leiter-Methode)Isolationswiderstand mit Prüfspannung von 50 V - 1000 V DCRISO ALL, Autotest zwischen allen Leitern (L-N, L-PE und N-PE)RISO-Vorprüfung, schützt angeschlossene Geräte vor PrüfschädenSchleifen- (LOOP) und Leitungsimpedanz (LINE) mit 20 A Prüfstrom inkl. Kurzschlussstrom-/ Spannungsfallberechnung für präzise Messergebnisse Prüfung diverser RCD-Typen: allgemein, selektiv AC, A, F, B, B+ EV RCD, EV RCM (RDC-DD) MI RCD PRCDsRCD-Prüfung mit RCD Auto-, RCD t-, RCD I- und Uc-MessungTRMS Spannungs- und Frequenzmessung, Drehfeld- und VaristorprüfungErstfehler-Ableitstrom im IT Netz (ISFL)Messfunktionen über optionales ZubehörPrüfung von 1- und 3-phasigen EV-Ladestationen (Wallboxen) inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Prüfadapter BENNING EV 3-2 (044169)Zwei Methoden zur Erdungswiderstandsmessung über optionales Erdungsset (044113) (nicht selektiv) und Stromzangenadapter BENNING CC 4-1/CC 4-2 (044166/044167) (selektiv)TRMS Strom-, Leistungs- und Oberwellenmessung (THD) über optionale Stromzangen BENNING CC 4-1/CC 4-2 (044166/044167)TRMS Lastströme bis 300 A AC/DC über AC/DC-Stromzangenadapter BENNING CC 3 (044038)Prüfung von 5-poligen, 16 A CEE-Steckdosen über optionalen CEE-Messadapter BENNING TA 6 (044168)Beleuchtungsstärkemessung über optionalen BENNING Luxmeter Typ B (044111)LeistungsmerkmaleEinzelprüfungen und vorprogrammierte Auto Sequence®-Messungen für TN-/TT-Netze und EV-Ladestationen (Wallboxen)Automatische Prüfungen über einen TastendruckZ Auto (U, Zln, Zlpe, Ipsc, Uc) und RCD Auto (RCD t, RCD I, Uc)Auto TN rcd (U, Zln, Zlpe, Rpe, ΔU), Auto TN, -TT und Auto ITSpannungsmonitor zur Online-Überwachung der PrüfanschlüsseLeistungsstarker 4400 mAh Li-Ionen Akkupack für lange Betriebszeiten (optional auf 8800 mAh (044170) erweiterbar)Großer Messwertspeicher auf 8 GB SD-KarteUSB-, RS 232- und Funkschnittstelle (Cordless-Link) zur DatenübertragungKostenlose Firmware-Updates über PC-SoftwareKalibrierzertifikat im LieferumfangInnovatives BedienkonzeptBedienung über 4,5“ Farb-Touchscreen und DrucktastenAuftrags-Manager zur Bearbeitung und Verwaltung von PrüfaufträgenErstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen direkt am Ort der Prüfung und am PCGeräteadministrator- und BenutzerkontenverwaltungAlle Messfunktionen mit Hilfefunktion und PASS/FAIL-Anzeige über hinterlegte Sicherungskennlinien für LOOP-/ LINE-MessungenAnschluss für Barcodescanner zur Identifizierung der MessstellePrüfung von EV-Ladestationen (EVSE Mode 3) (Wallboxen)Speziell abgestimmte Auto Sequences® für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Messadapter BENNING EV 3-2 (044169)Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen (RDC-DD) gemäß IEC 62955 mit Messung der Auslösezeit und AuslösestromDokumentation über vorgefertigte EVSE-PrüfprotokolleProtokoll-Software BENNING PC-Win IT 130-200Für die professionelle Verwaltung und Dokumentation von Prüfaufträgen für die Erst- und WiederholungsprüfungErstellung umfangreicher Anlagenstrukturen inkl. der geplanten Messungen (Einzelprüfungen und Auto Sequences®) und Übertragung zum BENNING IT 200Dokumentation über vorgefertigte Prüfprotokolle für elektrische Anlagen und EV-Ladestationen (Wallboxen) sowie einfache PrüfberichteUnterstützt den Datenimport (EUL-Datei) und den vorhandenen Funktionsumfang des BENNING IT 130Exportfunktion der Prüfdaten nach MS Excel® und in das XML-FormatMehrfachinstallation ohne Zusatzkosten möglichKostenloser Download und zukünftige Software-Updates

Das Benning Set zur Prüfung von ortsfesten Anlagen und Wallboxen ist ideal für den modernen Elektriker. Die Kombination ermöglicht eine normkonforme Prüfung von elektrischen Anlagen und EV-Ladestationen (Wallboxen). Verstaut in der praktischen L-Boxx® sind Ihre Geräte sicher verpackt.Prüfgeräte-Set für die Anlagen- und Wallboxprüfung bestehend aus:Installationstester Benning IT 200Prüfadapter Benning EV 3-2L-Boxx 238
