Benning IT 200 Installationsprüfgerät
2.931,30 €*
Brutto: 3488,25 €
Produktnummer:
MMS16031
Hersteller-Nr.:
44106
Produktinformationen "Benning IT 200 Installationsprüfgerät"
Auto Sequence® Installationstester für die rationelle Prüfung und Dokumentation elektrischer Anlagen und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3, sowie Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung.
Messfunktionen
- RLOW-Messung mit 200 mA DC Prüfstrom und automatischer Polaritätsumkehr
- PE-Widerstandsmessung unter Netzspannung (3-Leiter-Methode)
- Isolationswiderstand mit Prüfspannung von 50 V - 1000 V DC
- RISO ALL, Autotest zwischen allen Leitern (L-N, L-PE und N-PE)
- RISO-Vorprüfung, schützt angeschlossene Geräte vor Prüfschäden
- Schleifen- (LOOP) und Leitungsimpedanz (LINE) mit 20 A Prüfstrom inkl. Kurzschlussstrom-/ Spannungsfallberechnung für präzise Messergebnisse
- Prüfung diverser RCD-Typen:
- allgemein, selektiv
- AC, A, F, B, B+
- EV RCD, EV RCM (RDC-DD)
- MI RCD
- PRCDs
- RCD-Prüfung mit RCD Auto-, RCD t-, RCD I- und Uc-Messung
- TRMS Spannungs- und Frequenzmessung, Drehfeld- und Varistorprüfung
- Erstfehler-Ableitstrom im IT Netz (ISFL)
Messfunktionen über optionales Zubehör
- Prüfung von 1- und 3-phasigen EV-Ladestationen (Wallboxen) inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Prüfadapter BENNING EV 3-2 (044169)
- Zwei Methoden zur Erdungswiderstandsmessung über optionales Erdungsset (044113) (nicht selektiv) und Stromzangenadapter BENNING CC 4-1/CC 4-2 (044166/044167) (selektiv)
- TRMS Strom-, Leistungs- und Oberwellenmessung (THD) über optionale Stromzangen BENNING CC 4-1/CC 4-2 (044166/044167)
- TRMS Lastströme bis 300 A AC/DC über AC/DC-Stromzangenadapter BENNING CC 3 (044038)
- Prüfung von 5-poligen, 16 A CEE-Steckdosen über optionalen CEE-Messadapter BENNING TA 6 (044168)
- Beleuchtungsstärkemessung über optionalen BENNING Luxmeter Typ B (044111)
Leistungsmerkmale
- Einzelprüfungen und vorprogrammierte Auto Sequence®-Messungen für TN-/TT-Netze und EV-Ladestationen (Wallboxen)
- Automatische Prüfungen über einen Tastendruck
- Z Auto (U, Zln, Zlpe, Ipsc, Uc) und RCD Auto (RCD t, RCD I, Uc)
- Auto TN rcd (U, Zln, Zlpe, Rpe, ΔU), Auto TN, -TT und Auto IT
- Spannungsmonitor zur Online-Überwachung der Prüfanschlüsse
- Leistungsstarker 4400 mAh Li-Ionen Akkupack für lange Betriebszeiten (optional auf 8800 mAh (044170) erweiterbar)
- Großer Messwertspeicher auf 8 GB SD-Karte
- USB-, RS 232- und Funkschnittstelle (Cordless-Link) zur Datenübertragung
- Kostenlose Firmware-Updates über PC-Software
- Kalibrierzertifikat im Lieferumfang
Innovatives Bedienkonzept
- Bedienung über 4,5“ Farb-Touchscreen und Drucktasten
- Auftrags-Manager zur Bearbeitung und Verwaltung von Prüfaufträgen
- Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen direkt am Ort der Prüfung und am PC
- Geräteadministrator- und Benutzerkontenverwaltung
- Alle Messfunktionen mit Hilfefunktion und PASS/FAIL-Anzeige über hinterlegte Sicherungskennlinien für LOOP-/ LINE-Messungen
- Anschluss für Barcodescanner zur Identifizierung der Messstelle
Prüfung von EV-Ladestationen (EVSE Mode 3) (Wallboxen)
- Speziell abgestimmte Auto Sequences® für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Messadapter BENNING EV 3-2 (044169)
- Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen (RDC-DD) gemäß IEC 62955 mit Messung der Auslösezeit und Auslösestrom
- Dokumentation über vorgefertigte EVSE-Prüfprotokolle
Protokoll-Software BENNING PC-Win IT 130-200
- Für die professionelle Verwaltung und Dokumentation von Prüfaufträgen für die Erst- und Wiederholungsprüfung
- Erstellung umfangreicher Anlagenstrukturen inkl. der geplanten Messungen (Einzelprüfungen und Auto Sequences®) und Übertragung zum BENNING IT 200
- Dokumentation über vorgefertigte Prüfprotokolle für elektrische Anlagen und EV-Ladestationen (Wallboxen) sowie einfache Prüfberichte
- Unterstützt den Datenimport (EUL-Datei) und den vorhandenen Funktionsumfang des BENNING IT 130
- Exportfunktion der Prüfdaten nach MS Excel® und in das XML-Format
- Mehrfachinstallation ohne Zusatzkosten möglich
- Kostenloser Download und zukünftige Software-Updates
Verfügbare Downloads
Eigenschaften "Benning IT 200 Installationsprüfgerät"
| Gerätetyp: | Installationstester |
|---|

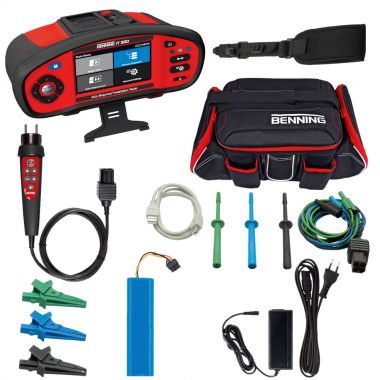

Lieferumfang
- Installationstester Benning IT 200
- gepolsterte Tragetasche
- protokoll-Software Benning PC-Win IT 130-200 als Download verfügbar
- USB-Kabel, Commander-Prüfstecker
- universelle 3-Leiter-Orüfleitung
- Prüfspitzensatz
- Krokodilklemmensatz
- wiederaufladbarer Li-Ionen Akkupack 4400 mAh
- Ladegerät
- SD-Karte 8 GB
- Kalibrierzertifikat
