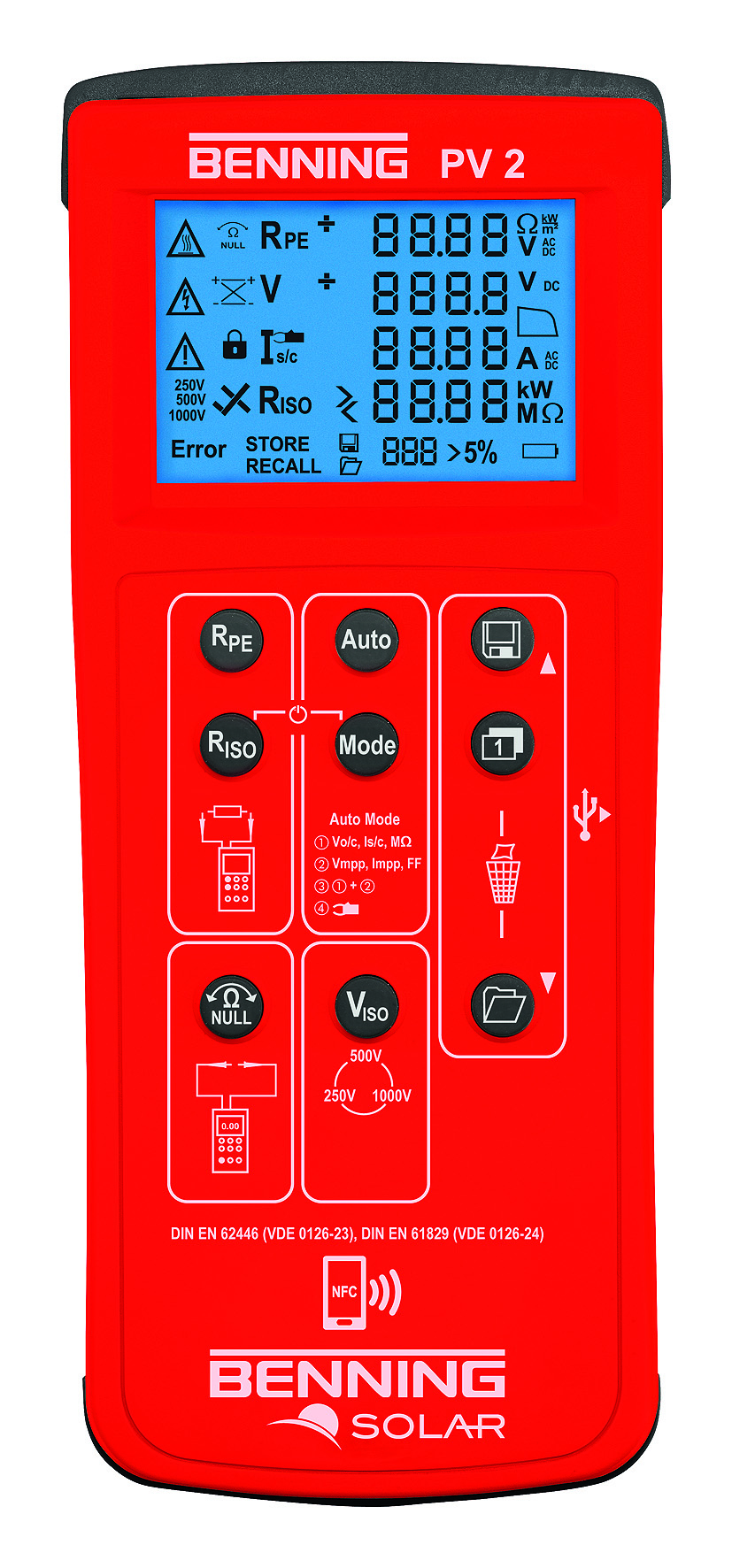

PV-Installationstester und Kennlinienmessgerät BENNING PV 2Prüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24)einfach – Bedienung über Tasten mit AUTO-Prüfablaufschnell – Prüfung in wenigen Sekundensicher – Kontaktierung über PV-SteckverbinderVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Messfunktion:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung (Uo/c) der Solarmodule / PV-Stränge bis 1000 V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung (Is/c) bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)Leistungsmerkmale:verständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-PrüfungAnzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht AnzeigeIsolationsmessung mit 250 V, 500 V und 1000 V Prüfspannungseparate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 999 Displayanzeigen (PV-Stränge)USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Formatintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehenoptionale PC-Software BENNING SOLAR Manager (Art.Nr. 050423) zur Prüfberichtserstellung und Kennliniendokumentationkostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)

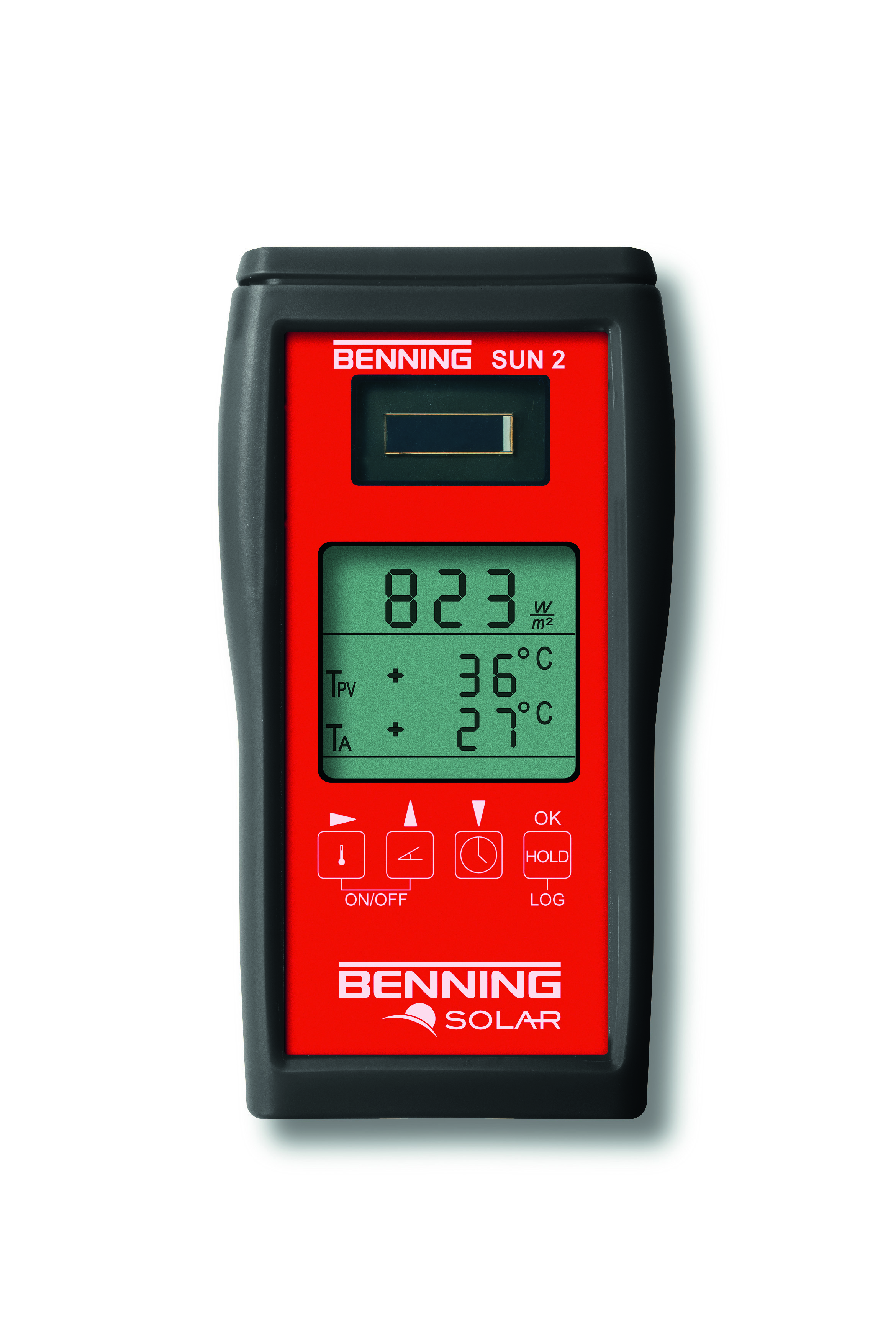

Anwendung:Ideal zur Planung, Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten PV-Systemen gemäß VDE 0126-23 sowie zur Prüfung von thermischen SolaranlagenMessfunktionen: Solare Einstrahlungsmessung in W/m² oder BTU/h/ft² 2-Kanal-Temperatursensor zur Messung der Modul- und Umgebungstemperatur Digitaler Kompass zur Bestimmung der Himmelsrichtung Neigungswinkelmesser zur Bestimmung der Dach-/Modulneigung Leistungsmerkmale: Universelles 4-in-1 Messgerät für alle Prüfungs- und Wartungsarbeiten sowie zur Wirtschaftlichkeitskontrolle von PV-Systemen und thermischen Solaranlagen Kalibrierte Photovoltaik-Referenzzelle zur präzisen Messung der solaren Einstrahlung (Bestrahlungsstärke) Genaue und reproduzierbare Temperaturmessung über Präzisionssensoren Datenlogger-Funktion mit einstellbarer Abtastrate (1 Min. bis 60 Min.) zur Speicherung von 5.000 Datensätzen, bestehend aus Bestrahlungsstärke, Modul-/Umgebungstemperatur und Datum-/Zeitstempel Integrierte Echtzeituhr Funkverbindung (WirelessSunLink, ca. 30m Reichweite im Freigelände) zu PV-Installationstester BENNING PV 1-1+ (05042101) USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel® HOLD-Funktion zur Displayspeicherung Automatische Abschaltung nach 2 Minuten Stromsparender Bereitschaftsmodus im Datenloggerbetrieb Handliche und robuste Gehäuseausführung

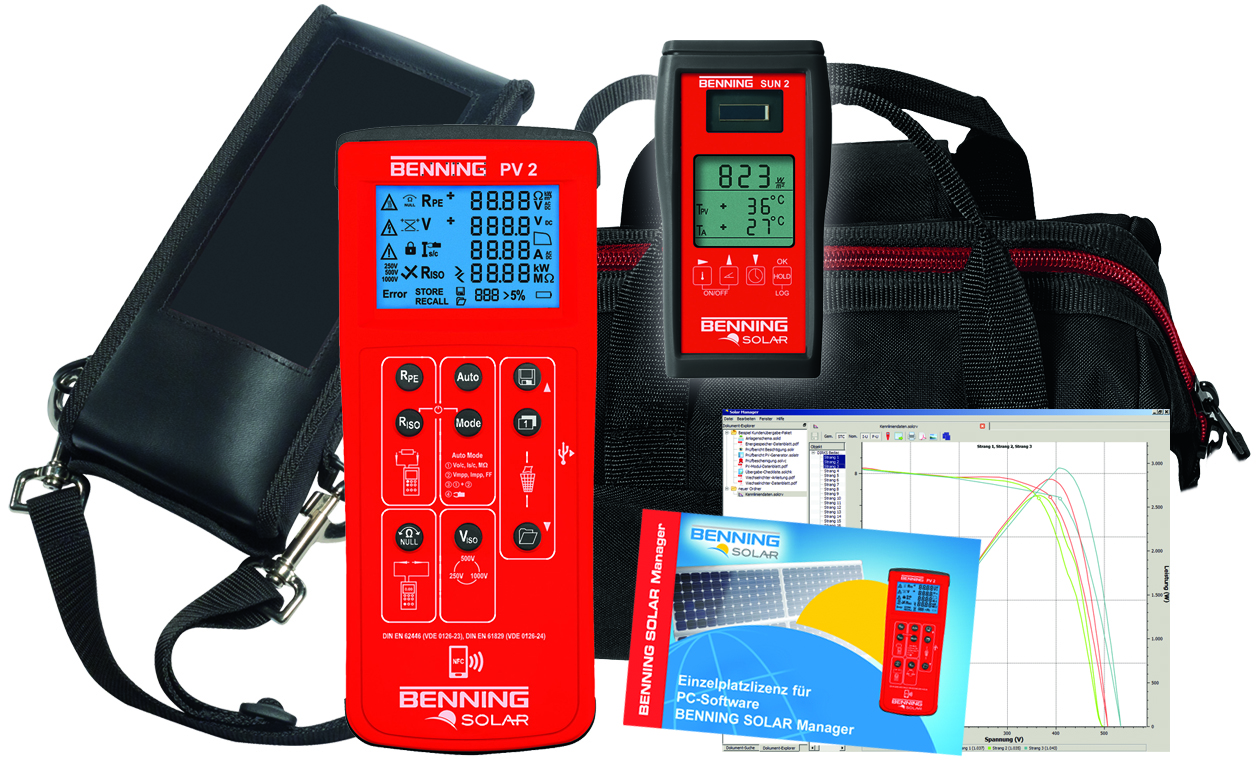

PV 2 SET PV-Testgerät, bestehend aus: Benning PV 2, 050422 Benning PC-Software Solar-Manager, 050423 + Einzelplatzlizenz Benning SUN 2, 050420, Einstrahlungs- und Temperaturmessgerät Benning Umhängetasche für PV 2, 050426PV-Installationstester und Kennlinienmessgerät für die Inbetriebnahme-, Wiederholungsprüfung und Leistungsbeurteilung von Photovoltaik-Systemen Prüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24) einfach – Bedienung über Tasten mit AUTO-Prüfablauf schnell – Prüfung in wenigen Sekunden sicher – Kontaktierung über PV-SteckverbinderVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmale: verständliche und eindeutige Anzeige aller Messergebnisse gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage automatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-Prüfung Anzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht Anzeige Isolationsmessung mit 250 V, 500 V und 1000 V Prüfspannung separate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc. automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen Messwertspeicher für 999 Displayanzeigen (PV-Stränge) USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Format integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2 direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder einfache Handhabung für netzunabhängige und mobile Prüfungen LC-Display mit Hintergrundbeleuchtung automatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten) die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehen optionale PC-Software BENNING SOLAR Manager (Art.Nr. 050423) zur Prüfberichtserstellung und Kennliniendokumentation kostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)Messfunktionen: Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom Leerlaufspannungsmessung (Uoc) der Solarmodule / PV-Stränge bis 1000 V DC sichere und für den Anwender gefahrlose Kurzschlussstrommessung (Isc) bis 15 A DC über eine interne Beschaltung Isolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V) Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhm Messung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U) Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF) Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038) Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)BENNING SOLAR Manager (optionale PC-Software) PC-Software BENNING SOLAR Manager, ermöglicht mit dem BENNING PV 2 die Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24). Die ermittelten I-U Kennlinien und Leistungskennlinien des BENNING PV 2 können auf STC-Bedingung umgerechnet und über eine integrierte PV-Moduldatenbank mit den nominalen Herstellerangaben verglichen werden (050423).BENNING SOLAR Datalogger (Download-Software) Download der Messwerte aus BENNING PV 2 im csv-Format Weiterverarbeitung der Messwerte in MS Excel® möglich Kostenlos im Lieferumfang (CD-Rom) und als Download verfügbarApp BENNING PV Link Android-Gerät mit NFC-Schnittstelle erforderlich Darstellung der gemessenen I-U-Kennlinie (Strom-Spannung)  und der P-U-Kennlinie (Leistung-Spannung) in einem Kennliniendiagramm Umrechnung auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-Moduldatenbank Dokumentation der Leistungsdaten des PV-Generators mit Angabe von Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren Einstrahlung Foto-Funktion zur Dokumentation von Sachmängeln oder Identifizierung der Messstelle Kennliniendaten können projektbezogen gespeichert und per E-Mail als PDF-Prüfbericht exportiert werden Kostenlos im Android Playstore für BENNING PV 2 verfügbar

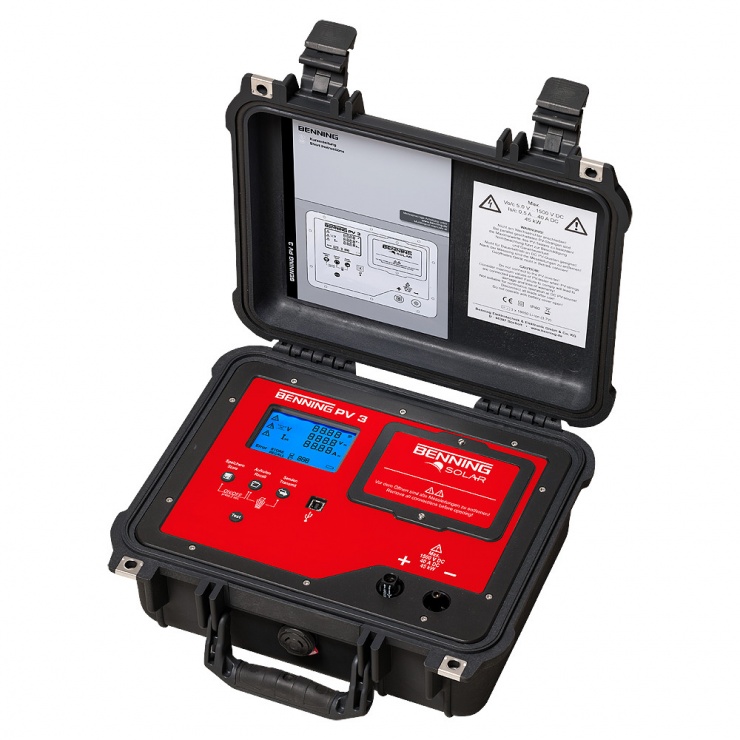

Photovoltaik-Tester: Prüfung von Solarparks, Kraftwerken und Großanlagen mit 1500 V TechnologieIm Rahmen der Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten Photovoltaik-Systemen gemäß VDE 0126-23 (DIN EN 62446), können Polaritätsprüfungen, Leerlaufspannungs- und Kurzschlussstrommessungen von parallelgeschalteten PV-Strängen sicher und effizient bis 1500V/ 40A durchgeführt, gespeichert und dokumentiert werden.Bei Funkanbindung zum optionalen BENNING SUN 2 (Art.-Nr. 050420) werden die vorhandenen Bestrahlungsbedingungen (W/m2) und die PV-Modul- sowie die Umgebungstemperatur (°C) mit jedem Prüfvorgang automatisch mit gespeichert.Leerlaufspannungsmessung von PV-Modulen/PV-Strängen und PV-Feldern bis 1500VLeistungsstarke Kurzschlussstrommessung von parallelgeschalteten PV-Strängen bis 40AFunkanbindung zum Einstrahlungs- und Temperaturmessgerät BENNING SUN 2Messwertspeicher für 999 PV-Strang-PrüfungenLeistungsmerkmale:Automatischer Prüfablauf (+/-, Vo/c, Is/c, W/m2, °C) mit VerpolungsschutzLeistungsstarke Kurzschlussstrommessung, bis zu 4 x größere Reserve als übliche PV-Tester mit 10A BegrenzungReduzierte Prüfzeiten und Demontageaufwand, da PV-Stränge nicht mehr einzeln separiert und nacheinander geprüft werden müssenVerringert das Ausfallrisiko durch Überlastung bei Prüfungen von PV-Strängen unbekannter LeistungIntegrierter Messwertspeicher für 999 PV-Stränge/PV-FelderEchtzeituhr mit Datum- und Zeitstempel pro MessungUSB-Schnittstelle und Downloadsoftware (CSV-Format)Großes Grafikdisplay mit HintergrundbeleuchtungOptimaler Transport- und Aufbewahrungsschutz (IP 64)Messfunktionen:Polaritätsprüfung des PV-Generators/der PV-VerkabelungLeerlaufspannungsmessung für moderne 1500V DC SystemeKurzschlussstrommessung an PV-Strängen bis 40A DCSolare Einstrahlung (W/m2) und PV-Modul-/Umgebungstemperatur (°C) über BENNING SUN 2 (Option)
