C.A Set für Erdungsmessung an Hochspannungsmasten

Produktinformationen "C.A Set für Erdungsmessung an Hochspannungsmasten"

Mit dem C.A 6472 und der Pylon Box C.A 6474 — einer vektoriellen Verarbeitungseinheit für bis zu 4 flexible Stromwandler AmpFLEX — sind Erdungsmessungen an Spannungsmasten mit Erdseil jederzeit möglich, im Betrieb und ohne Unterbrechung. Dazu
werden bis zu 4 flexible Stromwandler AmpFLEX um die Mastfüße gelegt und die Messung des Erdungswiderstands — und auch der Impedanz mit einem Sweep-Frequenzsignal mit bis zu 5 kHz — erfolgt problemlos und ohne jedes Risiko.

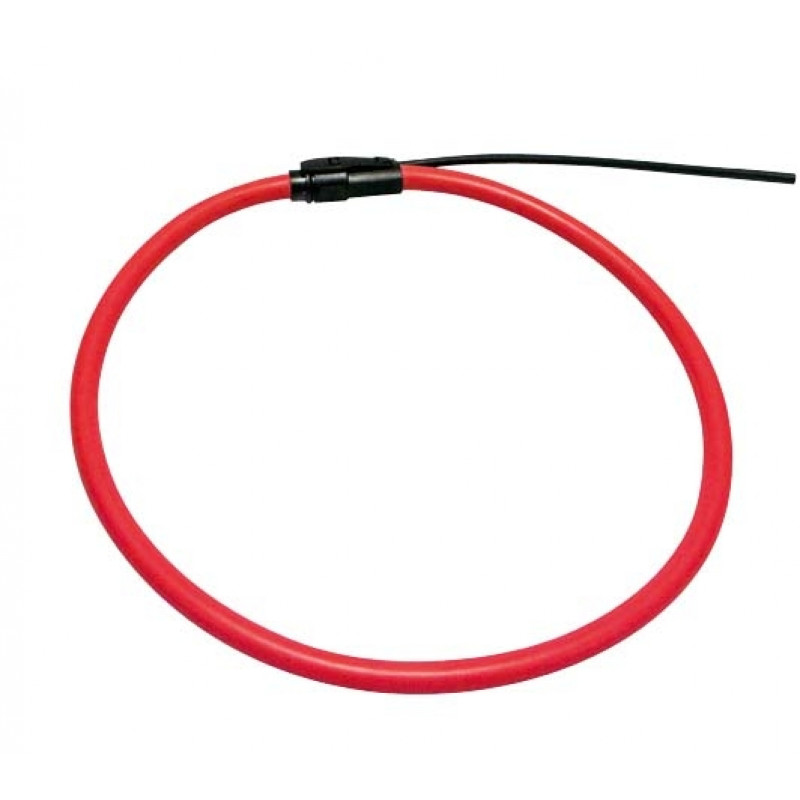

Die flexiblen Stromwandler AmpFLEX ermöglichen Messungen an Masten der unterschiedlichsten Bauweise.

  • Erdung von Hochspannungsmasten im Betrieb in Rekordzeit gefahrlos prüfen
  • 4 flexible Stromwandler AmpFLEX um die Mastfüße legen für die Messung des Erdungswiderstands
  • mit nur einer Messung: Gesamtimpedanz der Leitung, Erdungswiderstand des betreffenden Mastes, Widerstand jedes einzelnen Mastfußes, Kettenleiterimpedanz über das Erdseil

Hochspannungsmasten sind an der Spitze meist mit einem Erdseil versehen, um beispielsweise bei Blitzeinschlägen den Strom über den Mastfuß in die Erde abzuleiten. Alle Masten sind daher nicht nur über ihren Mastfuß geerdet, sondern auch parallel über das
Erdseil mit allen anderen Masten. Eine Messung der jeweiligen Masterdung nach dem 3-poligen Verfahren wäre daher nur bei Unterbrechung des Erdseils möglich —eine zeitraubende und gefährliche Angelegenheit.

Mit nur einer Messung lassen sich alle wesentlichen Parameter ermitteln:

  • Gesamtimpedanz der Leitung
  • Erdungswiderstand des betreffenden Mastes
  • Widerstand jedes einzelnen Mastfußes
  • Kettenleiterimpedanz über das Erdseil
Eigenschaften "C.A Set für Erdungsmessung an Hochspannungsmasten"
Gerätetyp: Erdungsmessgerät
Datenblätter
Datenblatt C.A 6472

Oops! Your browser doesn't support PDFs!

Lieferumfang
  • C.A 6472 Erdungs- und Erdwiderstandmesser
  • Netz- und Akkuladegerät mit 2-poligem Netzkabel
  • Bedienungsanleitung auf CD-ROM (5 Sprachen)
  • Kurzanleitungen und 5 Geräteetiketten (1 pro Sprache)
  • Software zum Datenexport
  • USB-Anschlusskabel
  • 2 Zangenstromwandler C182
  • C.A 6474 Adapter Hochspannungsmasten (PYLON)
  • 4 flexible Stromwandler AmpFLEX 5 m
  • Transporttasche
  • Verbindungskabel Erdungsprüfer C.A 6472 - Pylon Box C.A 6474
  • 4 Ampflex-Anschlusskabel BNC-BNC (15 m)
  • 12 Kennzeichnungsringe für flexible Stromwandler AmpFLEX
  • 2 Kabel 5 m (schwarz/grün)
  • 5 Adapter Kabelschuhe
  • 4 mm-Bananenbuchse
  • 3 Schraubzwingen
  • Kalibrierschleife
  • Kurzanleitung und 5 Geräteetiketten (1 pro Sprache)
  • Zubehörset für Ertdungs- und Erdwiderstandsmessung 4 Erder (100 m)
  • Transporttasche "Prestige" (575 x 320 x (200+x+x) mm)
  • 2 Trommeln mit jeweils 100 m Messleitung (blau, rot)
  • Haspel mit 10 m Messleitung (grün)

Zubehör

%
C.A DataView Software
Universelle Plattform für eine Vielzahl von Produkten von Chauvin-ArnouxWerkzeug zur DatenübertragungSpeicherung in DatenbankenVereinfachte, automatische Erstellung von BerichtenDie Software DataView® ist ein unverzichtbares Werkzeug für die Konfiguration und den Start von Messungen, die Anzeige von Messwerten in Echtzeit, den Export von Daten und die Erstellung von standardmäßigen oder individuellen Prüfprotokollen.Data View® ist eine universelle Software-Plattform, die bei den meisten Produkten von Chauvin Arnoux einsetzbar ist:Analysatoren für Stromnetze der Serie QualiStar: C.A 8331, C.A 8333, C.A 8336, C.A 8436Leistungsanalysatoren: C.A 8220 C.A 8230Leistungs- und Energie-Logger: PEL102 PEL103Erdungsprüfer: C.A 6470N, C.A 6471, C.A 6472Isolationsprüfer: C.A 6543, C.A 6547, C.A 6549, C.A 6550, C.A 6555Multimeter-Zangen: F407, F607Datenlogger der Serie SIMPLE LOGGER IIErdungsprüfzange: C.A 6417Installationsprüfer: C.A 6116N C.A 6117Windungsverhältnisprüfer: DTR8510pH-Wert-Prüfer: CA 10101Leitfähigkeitsmessgerät: CA 10141Die einfach zu benutzende Software DataView® erkennt das mit dem PC verbundene Gerät automatisch und erlaubt es dem Benutzer direkt auf die im Gerät gespeicherten Daten, die Konfiguration und Echtzeit-Daten zuzugreifen.DATAView® erstellt automatisch Prüfberichte und erlaubt aber auch die Erstellung individueller Berichte.Zusätzlich bietet die Software zahlreiche Funktionen für eine einfache Bedienung oder eine genauere Analyse: Zoom zur Analyse bestimmter Graphenabschnitte; Anzeige der gespeicherten Messwerte verschiedener Parameter; Export der gespeicherten Daten in Excel; Objekt-Verknüpfung und -Einbettung (OLE) usw.Mit DataView können Kundendaten wie Adresse, Standort usw. die aus einer Datenbank extrahiert wurden automatisch den Messberichten zugeordnet werden.Die Geräte werden je nach Modell über USB, RS232, WiFi oder Bluetooth mit dem PC verbunden.Betriebssystem-Voraussetzung:Windows 7/8/10 (32/64 Bit)256 MB RAM für Windows XP1 GB RAM für Windows 7/8/10 (32 Bit)2GB RAM für  Windows 7/8/10 (64 Bit)80 MB Festplattenspeicher (200 MB empfohlen)
