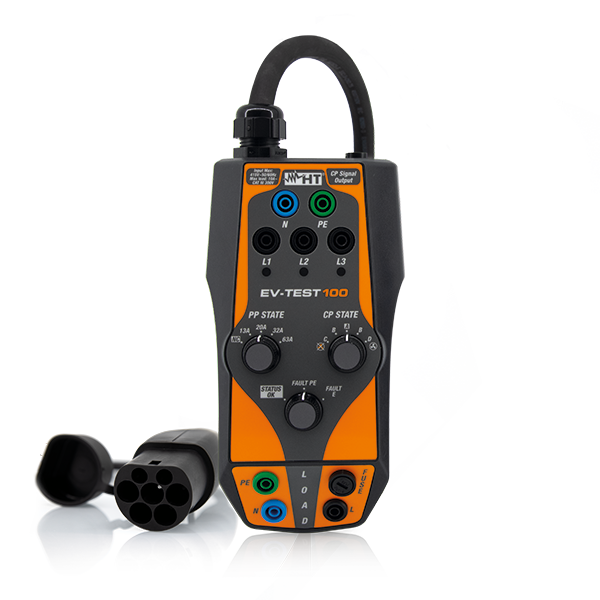

1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen. Der EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert. Messfunktionen Universelle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installations­tester mittels Messleitungen (Bananenstecker) Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B,C D Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler) Simulation PE-Fehler (Erdungsfehler) Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation Typ 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem Ladekabel

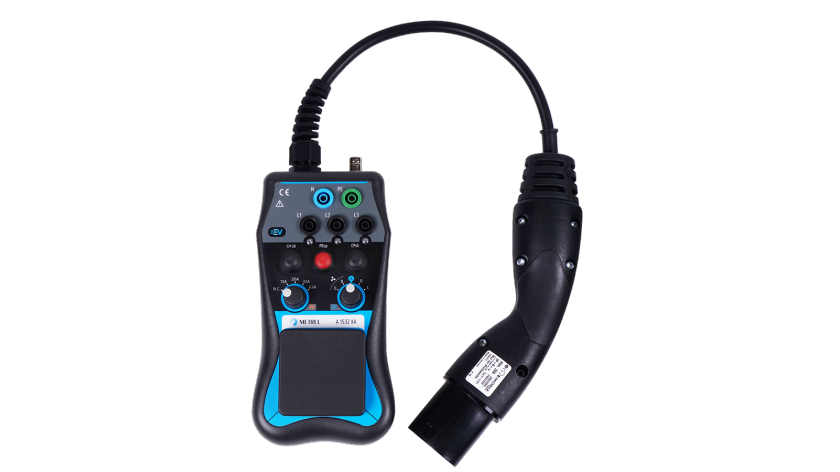

Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter „PE offen“. Mithilfe der Metrel AutoSequencen®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.

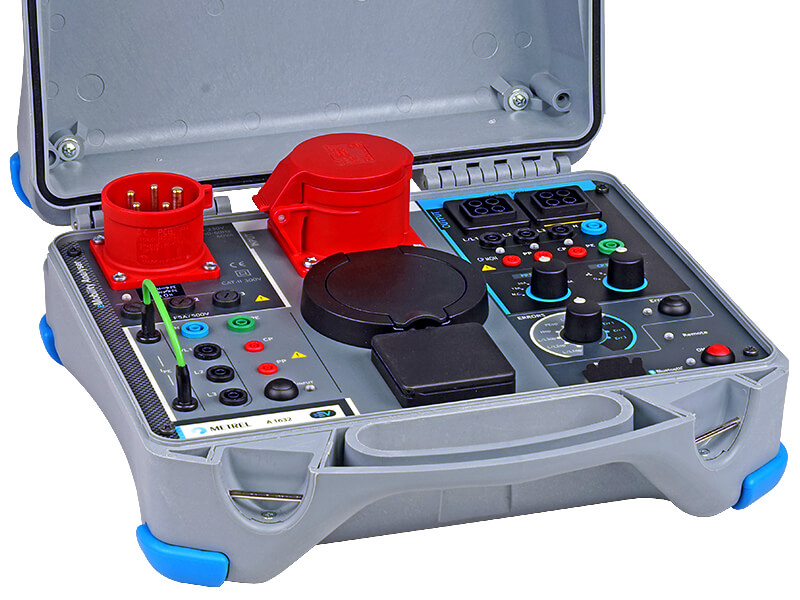

Der A1632 eMobility Analyser ist ein Diagnoseadapter für die Überprüfung von Ladestationen (EVSE) und dessen Zubehörs. Er arbeitet mit den Metrel Installationstestern zusammen und unterstützt die Überprüfung der elektrischen Sicherheit sowie der Funktionsprüfung. Typ 1/Typ 2 Ladesäulen, Mode 2 (ICCB) / Mode 3 Ladekabel (EV) und die Überwachung der Kommunikation während der Ladung können überprüft werden. In dem Metrel ES Manager erfolgt nach dem speichern der Ergebnisse die Berichtserstellung.
