Das Metrel MI 3154 EurotestXDs Prüfgerät ist eine verbesserte Version des MI 3152 EurotestXC Modells. Wie das MI 3152 verfügt es über einen farbigen Touchscreen, Bluetooth-Konnektivität und die Möglichkeit, eine Vielzahl von Metrel-Adaptern anzuschließen. Die bereits bekannten Funktionen, wie die vollständige Prüfung der Anlagensicherheit nach IEC/EN 61557 und die AUTOSEQUENCE- Prüfung von TN-, TT- und IT- Erdungssystemen, sind in ein robusteres Gehäuse mit Li-Ionen- Akkus für den Dauereinsatz in unwirtlicher Umgebung integriert. Eine breite Palette von Funktionen wird angeboten: von der Online- Spannungsüberwachung, Phasenfolgeprüfung, Varistorprüfung, Erdungswiderstandsmessung, Beleuchtungsstärkenmessung und TRMS-Strommessung bis hin zu RCD-Prüfungen, Leitungs- und Schleifenimpedanzprüfungen, spezifischen Erdungswiderstandsmessungen, ISFL-Messungen, den IMD-Tests und natürlich der Prüfung von Mode 3 EVSE mit einem A 1532 EVSE-Adapter.
Messfunktionen
Isolationswiderstand bei Gleichspannung von 50 V bis 1000 V;
Durchgang von PE-Leitern mit 200 mA DC Prüfstrom mit Polaritätswechsel;
Durchgang von PE-Leitern mit 7 mA Prüfstrom mit Polaritätswechsel;
Line/Schleifen Impedanz auch in einer Funktion kombiniert Z AUTO;
Schleifenimpedanz mit Trip Lock RCD-Funktion;
TRMS-Spannungs- und Frequenzmessungen;
Phasenfolge; Leistungs- und THD Messung (bis zur 12. Harmonie)
RCD Prüfung (allgmein und selektiv, Typ AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
Erdungswiderstand (3 Draht- und 2-Klemmen Verfahren);
Spezifischer Erdungswiderstand mit Ro- Adapter (Option);
TRMS Leck- und Lastströme (Option);
Erster Fehlerableitstrom (ISFL);
Prüfung von Isolationsüberwachungsgeräten (IMDs);
Varistor-Test;
Beleuchtung (Option);
Hohe Auflösung Schleifenimpedanz (mΩ) (Option);
EVSE AUTO SEQUENCEs und Funktionskontrollen;
Ermitteln der Lage der Kabel (Option);
Unterstützung von QR- und/oder Barcode- Scannern (Option);
EVSESupport (Versorgungsausrüstung für Elektrofahrzeuge) (Option).
Wichtigste Funktionen
Vordefinierte profilabhängige AUTO SEQUENCEn.
Vordefinierte automatische Tests: Auto TT (U, Zln, Zs, Uc); Auto TN/RCD (U, Zln, Zs, Rpe); Auto TN (U, Zln, Zlpe, Rpe); Auto IT (U, Zln, Isc, Isfl, IMD); EVSE.
Integrierte Hilfe-Fenster zum Nachschlagen vor Ort.
Integrierte Sicherungstabellen zum automatischen Auswerten der Leitungs-/Schleifenimpedanz-Ergebnisse.
Hochauflösender farbiger Touchscreen, 4,3" TFT.
EVSE AUTO SEQUENCEs und Funktionskontrollen.
Überwachung aller drei Spannungen in Echtzeit.
Automatische Polaritätsumkehr bei Durchgangsprüfung.
Automatisiertes RCD-Prüfverfahren (RCD AUTO).
Automatisiertes Impedenzprüfverfahren (Z AUTO).
Funktionelle Inspektionen
Messwertfilterung anhand der ausgewählten Bereichsgruppe.
Li-Ion Batterien mit eingebautem Ladegerät als Standardzubehör.
BT Kommunikation with PC, Android Tablets and Smartphones über integrierte BT Funktion.
PC SW Metrel ES Manager (Struktur- und Berichterstellung, Daten Upload/Download).
Optionale aMESM Android APP (Struktur- und Berichterstellung, Daten Upload/Download).
Technische Daten
Abmessungen (l x b x h): 252 x 111 x 165 mm.
Gewicht (ohne Zubehör): 1.76 kg
MI 3155 EurotestXD ist das neueste Flaggschiff von Metrels fortschrittlichsten Installationsprüfgeräten und ist speziell für Industrieanwendungen ausgelegt. Das ergonomische Design wie auch das intuitive Bedienkonzept, mit seiner einzigartigen Speicherstruktur, bilden den Unterschied zu anderen Geräten. Voll programmierbare AUTO-Sequenzen, und der große farbige Touchscreen machen das Arbeiten schnell und effizient. Das Prüfgerät arbeitet nach den gängigen Prüfstandards, bietet aber auch eine Isolationsprüfung mit bis zu 1000V DC, die Messung der Entladezeit und eine extrem schnelle Impedanzprüfung. Ergänzend zu denn Messungen können nun Sicht- und Funktionsprüfungen im EurotestXD ausgefüllt werden.
Medizinischer Multisonden-Adapter zum Prüfen aller verwendeten Teile in einer einzigen Messung. Der Adapter ist für die Verwendung in Kombination mit MI 3360 M Modell vorgesehen.
Etikettendrucker mit Strom und Daten Kabel, (Batterie oder Netz betrieben)
Der Drucker unterstützt das Drucken von Barcodes, die eine vollständige Geräteinformation und PASS- oder FAIL-Status des Ergebnisses besitzen. Außerdem unterstützt er QR-Codes mit Informationen über die vorherigen Ergebnisse, den Teststatus und die zuvor verwendete Testsequenz beinhalten.

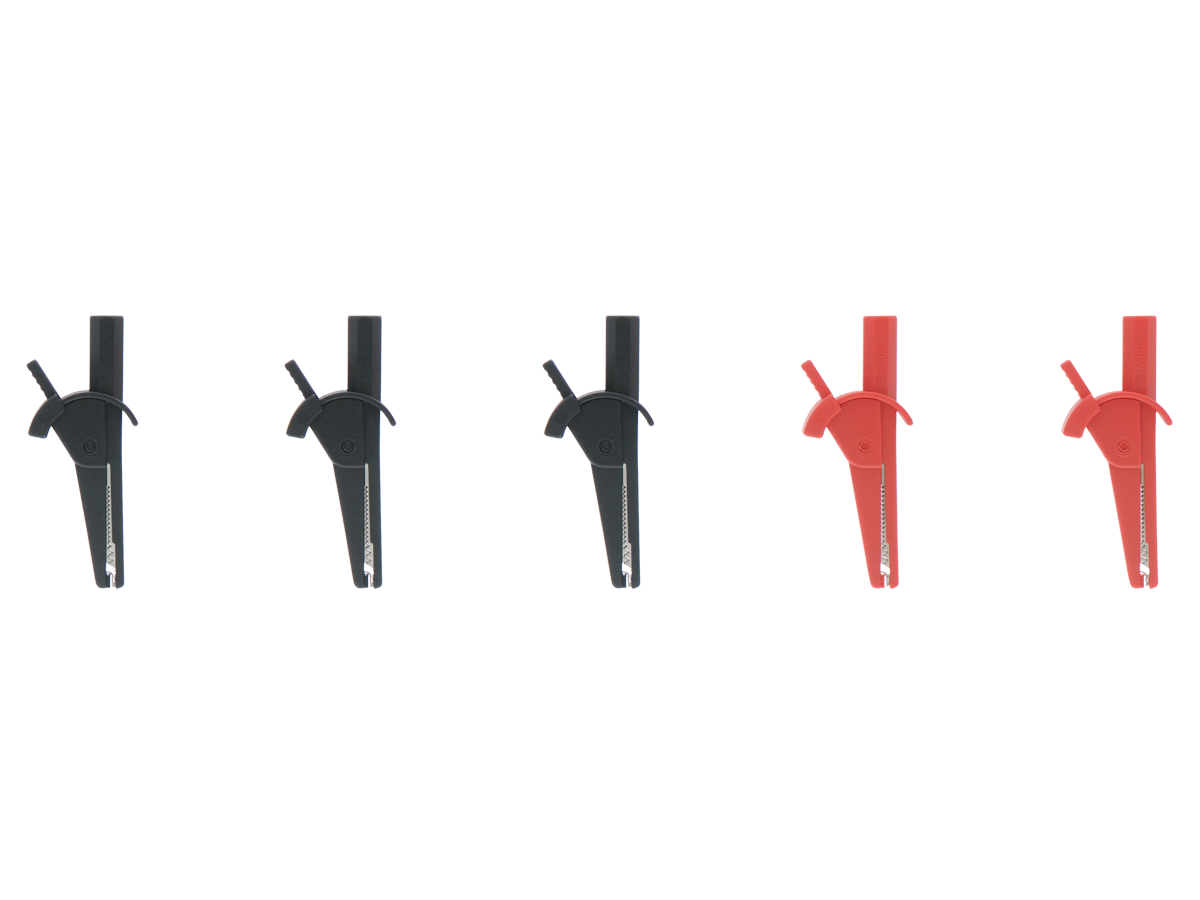

Dieses Set aus 3 schwarzen und 2 roten Krokodilklemmen sorgt für einen sicheren und permanenten Kontakt während der Messungen an Sammelschienen, Befestigungsschrauben usw.
Hierbei handelt es sich um ein Erdungsprüfset für die Messung des Erdungswiderstandes über eine Distanz von bis zu 50m; im Set sind enthalten: Prüfleitung, 50m, 2 Stck.; Prüfleitung, 4m, 2 Stck.; Prüfleitung, 1 m, 2 Stck.; Erdungsspieße, 4 Stck.; weiche Tragetasche.
Dieses Set bestehend aus 4 Prüfleitungen ist für die Messung des Erdungswiderstands nach Zweizangenmethode vorgesehen, bei der die beiden Stromzangen an das Messgerät angeschlossen werden.
Hierbei handelt es sich um ein Erdungsprüfset für die Messung des Erdungswiderstandes über eine Distanz von bis zu 50m; im Set sind enthalten: Prüfleitung, 50m, 2 Stck.; Prüfleitung, 4,5m; Prüfleitung, 1m, 2 Stck.; Erdungsspieße, 2 Stck.; weiche Tragetasche.
