Dieser Stecker ist ein einphasiger, Dreileiter- Commander mit Prüfspitze mit Funktionstasten für Prüfbeginn und Speicher sowie eine RGB-LED-Statusanzeige und LED Frontlampe.
Das Metrel MI 3154 EurotestXDs Prüfgerät ist eine verbesserte Version des MI 3152 EurotestXC Modells. Wie das MI 3152 verfügt es über einen farbigen Touchscreen, Bluetooth-Konnektivität und die Möglichkeit, eine Vielzahl von Metrel-Adaptern anzuschließen. Die bereits bekannten Funktionen, wie die vollständige Prüfung der Anlagensicherheit nach IEC/EN 61557 und die AUTOSEQUENCE- Prüfung von TN-, TT- und IT- Erdungssystemen, sind in ein robusteres Gehäuse mit Li-Ionen- Akkus für den Dauereinsatz in unwirtlicher Umgebung integriert. Eine breite Palette von Funktionen wird angeboten: von der Online- Spannungsüberwachung, Phasenfolgeprüfung, Varistorprüfung, Erdungswiderstandsmessung, Beleuchtungsstärkenmessung und TRMS-Strommessung bis hin zu RCD-Prüfungen, Leitungs- und Schleifenimpedanzprüfungen, spezifischen Erdungswiderstandsmessungen, ISFL-Messungen, den IMD-Tests und natürlich der Prüfung von Mode 3 EVSE mit einem A 1532 EVSE-Adapter.
Messfunktionen
Isolationswiderstand bei Gleichspannung von 50 V bis 1000 V;
Durchgang von PE-Leitern mit 200 mA DC Prüfstrom mit Polaritätswechsel;
Durchgang von PE-Leitern mit 7 mA Prüfstrom mit Polaritätswechsel;
Line/Schleifen Impedanz auch in einer Funktion kombiniert Z AUTO;
Schleifenimpedanz mit Trip Lock RCD-Funktion;
TRMS-Spannungs- und Frequenzmessungen;
Phasenfolge; Leistungs- und THD Messung (bis zur 12. Harmonie)
RCD Prüfung (allgmein und selektiv, Typ AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
Erdungswiderstand (3 Draht- und 2-Klemmen Verfahren);
Spezifischer Erdungswiderstand mit Ro- Adapter (Option);
TRMS Leck- und Lastströme (Option);
Erster Fehlerableitstrom (ISFL);
Prüfung von Isolationsüberwachungsgeräten (IMDs);
Varistor-Test;
Beleuchtung (Option);
Hohe Auflösung Schleifenimpedanz (mΩ) (Option);
EVSE AUTO SEQUENCEs und Funktionskontrollen;
Ermitteln der Lage der Kabel (Option);
Unterstützung von QR- und/oder Barcode- Scannern (Option);
EVSESupport (Versorgungsausrüstung für Elektrofahrzeuge) (Option).
Wichtigste Funktionen
Vordefinierte profilabhängige AUTO SEQUENCEn.
Vordefinierte automatische Tests: Auto TT (U, Zln, Zs, Uc); Auto TN/RCD (U, Zln, Zs, Rpe); Auto TN (U, Zln, Zlpe, Rpe); Auto IT (U, Zln, Isc, Isfl, IMD); EVSE.
Integrierte Hilfe-Fenster zum Nachschlagen vor Ort.
Integrierte Sicherungstabellen zum automatischen Auswerten der Leitungs-/Schleifenimpedanz-Ergebnisse.
Hochauflösender farbiger Touchscreen, 4,3" TFT.
EVSE AUTO SEQUENCEs und Funktionskontrollen.
Überwachung aller drei Spannungen in Echtzeit.
Automatische Polaritätsumkehr bei Durchgangsprüfung.
Automatisiertes RCD-Prüfverfahren (RCD AUTO).
Automatisiertes Impedenzprüfverfahren (Z AUTO).
Funktionelle Inspektionen
Messwertfilterung anhand der ausgewählten Bereichsgruppe.
Li-Ion Batterien mit eingebautem Ladegerät als Standardzubehör.
BT Kommunikation with PC, Android Tablets and Smartphones über integrierte BT Funktion.
PC SW Metrel ES Manager (Struktur- und Berichterstellung, Daten Upload/Download).
Optionale aMESM Android APP (Struktur- und Berichterstellung, Daten Upload/Download).
Technische Daten
Abmessungen (l x b x h): 252 x 111 x 165 mm.
Gewicht (ohne Zubehör): 1.76 kg

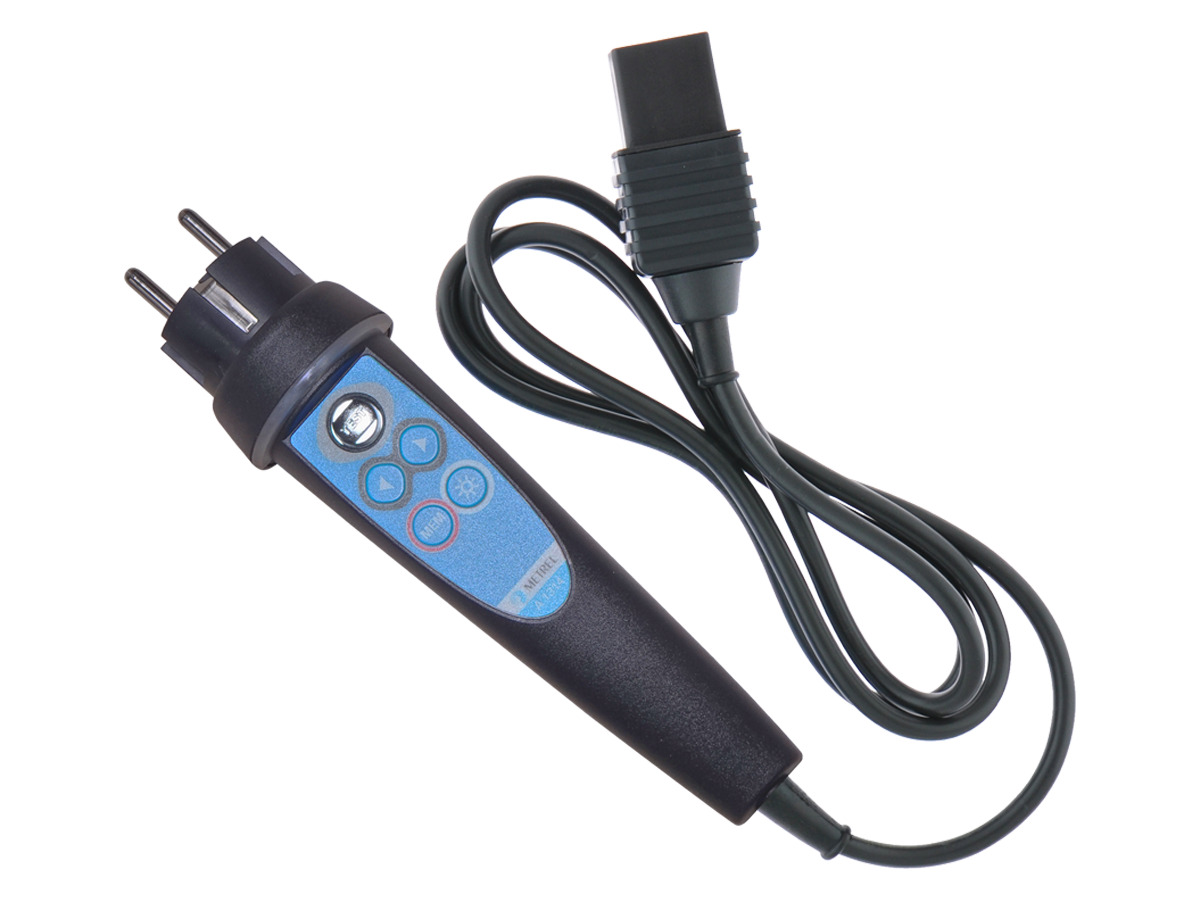

Dieser Stecker ist ein einphasiger, 3-Poliger- Commander- Stecker mit Funktionstasten für Prüfbeginn , Navigation und Speichern, sowie eine RGB-LED-Statusanzeige.
Dieser Stecker ist ein einphasiger, 3-Poliger- Commander- Stecker mit Funktionstasten für Prüfbeginn , Navigation und Speichern, sowie eine RGB-LED-Statusanzeige.

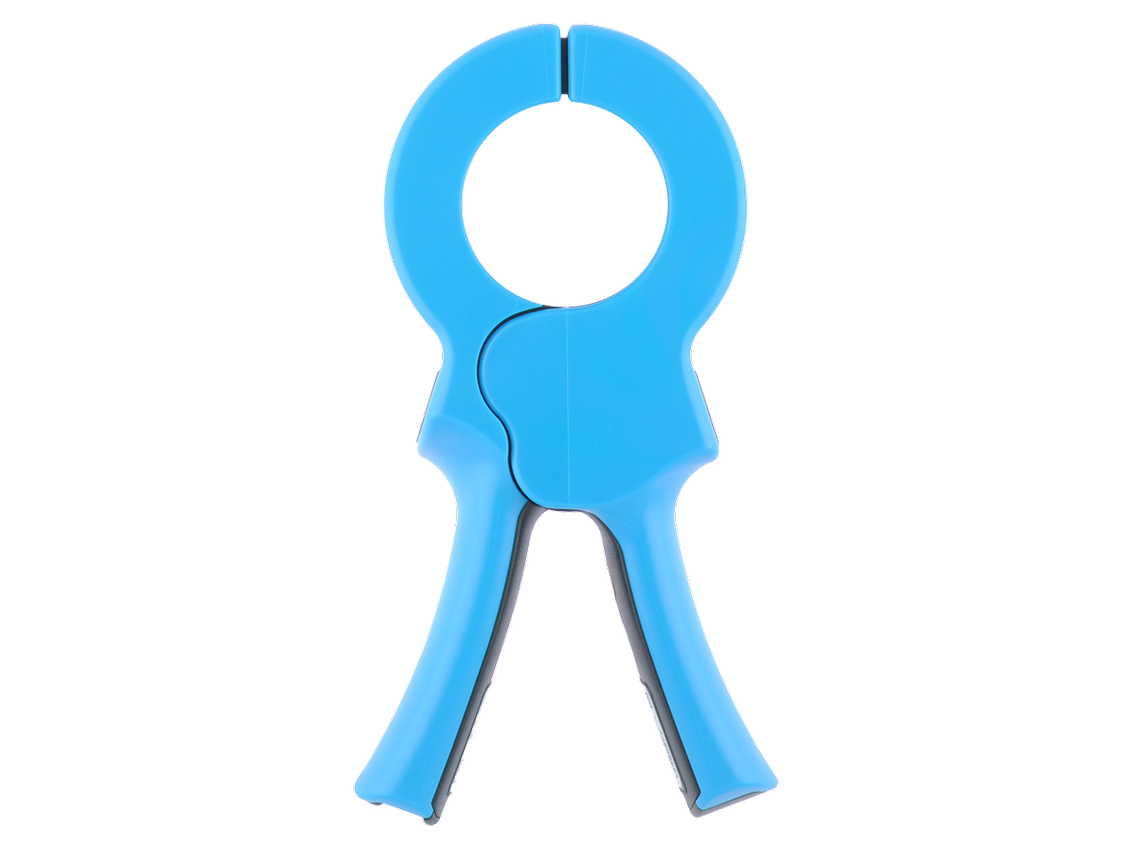

Stromzange 1000 A/1 A mit einer Öffnungsweite von 52 mm für allgemeine Strommessungen und zusammen mit dem A 1018 für Erdungswiderstandsmessungen ohne Unterbrechen des Stromkreises.
Dreiphasen-Adapter mit Wahlschalter für Sicherheitsprüfungen an Dreiphasen-buchsen vom Typ 16 A 3CEE. Der Adapter ermöglicht ein einfaches Umschalten zwischen den Messungen.
