Metrel MI3152ST EurotestXC

Der A1632 eMobility Analyser ist ein Diagnoseadapter für die Überprüfung von Ladestationen (EVSE) und dessen Zubehörs. Er arbeitet mit den Metrel Installationstestern zusammen und unterstützt die Überprüfung der elektrischen Sicherheit sowie der Funktionsprüfung. Typ 1/Typ 2 Ladesäulen, Mode 2 (ICCB) / Mode 3 Ladekabel (EV) und die Überwachung der Kommunikation während der Ladung können überprüft werden. In dem Metrel ES Manager erfolgt nach dem speichern der Ergebnisse die Berichtserstellung.

Das Metrel MI 3154 EurotestXDs Prüfgerät ist eine verbesserte Version des MI 3152 EurotestXC Modells. Wie das MI 3152 verfügt es über einen farbigen Touchscreen, Bluetooth-Konnektivität und die Möglichkeit, eine Vielzahl von Metrel-Adaptern anzuschließen. Die bereits bekannten Funktionen, wie die vollständige Prüfung der Anlagensicherheit nach IEC/EN 61557 und die AUTOSEQUENCE- Prüfung von TN-, TT- und IT- Erdungssystemen, sind in ein robusteres Gehäuse mit Li-Ionen- Akkus für den Dauereinsatz in unwirtlicher Umgebung integriert. Eine breite Palette von Funktionen wird angeboten: von der Online- Spannungsüberwachung, Phasenfolgeprüfung, Varistorprüfung, Erdungswiderstandsmessung, Beleuchtungsstärkenmessung und TRMS-Strommessung bis hin zu RCD-Prüfungen, Leitungs- und Schleifenimpedanzprüfungen, spezifischen Erdungswiderstandsmessungen, ISFL-Messungen, den IMD-Tests und natürlich der Prüfung von Mode 3 EVSE mit einem A 1532 EVSE-Adapter. Messfunktionen Isolationswiderstand bei Gleichspannung von 50 V bis 1000 V; Durchgang von PE-Leitern mit 200 mA DC Prüfstrom mit Polaritätswechsel; Durchgang von PE-Leitern mit 7 mA Prüfstrom mit Polaritätswechsel; Line/Schleifen Impedanz auch in einer Funktion kombiniert Z AUTO; Schleifenimpedanz mit Trip Lock RCD-Funktion; TRMS-Spannungs- und Frequenzmessungen; Phasenfolge; Leistungs- und THD Messung (bis zur 12. Harmonie) RCD Prüfung (allgmein und selektiv, Typ AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S); Erdungswiderstand (3 Draht- und 2-Klemmen Verfahren); Spezifischer Erdungswiderstand mit Ro- Adapter (Option); TRMS Leck- und Lastströme (Option); Erster Fehlerableitstrom (ISFL); Prüfung von Isolationsüberwachungsgeräten (IMDs); Varistor-Test; Beleuchtung (Option); Hohe Auflösung Schleifenimpedanz (mΩ) (Option); EVSE AUTO SEQUENCEs und Funktionskontrollen; Ermitteln der Lage der Kabel (Option); Unterstützung von QR- und/oder Barcode- Scannern (Option); EVSESupport (Versorgungsausrüstung für Elektrofahrzeuge) (Option). Wichtigste Funktionen Vordefinierte profilabhängige AUTO SEQUENCEn. Vordefinierte automatische Tests: Auto TT (U, Zln, Zs, Uc); Auto TN/RCD (U, Zln, Zs, Rpe); Auto TN (U, Zln, Zlpe, Rpe); Auto IT (U, Zln, Isc, Isfl, IMD); EVSE. Integrierte Hilfe-Fenster zum Nachschlagen vor Ort. Integrierte Sicherungstabellen zum automatischen Auswerten der Leitungs-/Schleifenimpedanz-Ergebnisse. Hochauflösender farbiger Touchscreen, 4,3" TFT. EVSE AUTO SEQUENCEs und Funktionskontrollen. Überwachung aller drei Spannungen in Echtzeit. Automatische Polaritätsumkehr bei Durchgangsprüfung. Automatisiertes RCD-Prüfverfahren (RCD AUTO). Automatisiertes Impedenzprüfverfahren (Z AUTO). Funktionelle Inspektionen Messwertfilterung anhand der ausgewählten Bereichsgruppe. Li-Ion Batterien mit eingebautem Ladegerät als Standardzubehör. BT Kommunikation with PC, Android Tablets and Smartphones über integrierte BT Funktion. PC SW Metrel ES Manager (Struktur- und Berichterstellung, Daten Upload/Download). Optionale aMESM Android APP (Struktur- und Berichterstellung, Daten Upload/Download). Technische Daten Abmessungen (l x b x h): 252 x 111 x 165 mm. Gewicht (ohne Zubehör): 1.76 kg

Lizenzschlüssel für die Aktualisierung des Metrel ES Manager auf erweiterte Version mit professioneller Berichterstellung Funktionalität.

Das MI 3125BT EurotestCOMBO führt alle notwendigen Tests für eine Anlagensicherheitsprüfung an TT- und TN-Systemen durch. Das große Grafikdisplay mit Hintergrundbeleuchtung ermöglicht ein einfaches Ablesen der Ergebnisse, Warnanzeigen, Messparameter und Meldungen. Zwei Pass/Fail-LED-Anzeigen befinden sich an beiden Seiten des LCD. Für die Bewertung der Prüfergebnisse enthält das MI3125BT EurotestCOMBO integrierte Sicherungs- und RCD-Kennlinien (einschließlich Typ B). Jede Prüfung hat einen eigenen Hilfe-Bildschirm, auf dem beschrieben wird, wie das Messgerät an die Anlage anzuschließen und die Messung durchzuführen ist. Alle Ergebnisse können schnell auf dem Gerät gespeichert, referenziert und anschließend über die EuroLink PRO-Software (in der Standardausführung enthalten) zur Auswertung und Erstellung von Berichten nach der Prüfung auf den Computer heruntergeladen werden. Das MI3125BT EurotestCOMBO führt Prüfungen des Durchgangs, der Isolierung, der RCD, der Schleife und Leitung, der Spannung, der Frequenz, des Erdungswiderstands und der Phasenfolge durch, die von der Norm EN 61557 gefordert werden.

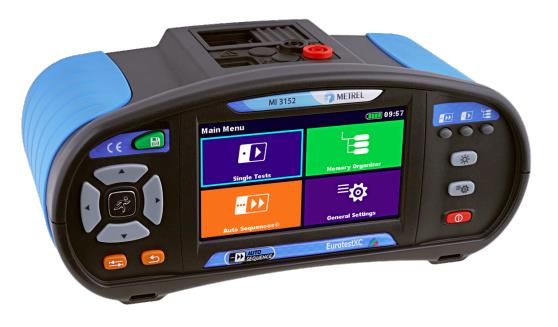

Das MI 3152 EurotestXC ist ein Messgerät der neuen Generation von Metrel‘s multifunktionalen Messgeräten. Die bereits bekannten Funktionen, wie komplette Installation Sicherheitsprüfung nach IEC / EN 61557 und AUTO SEQUENZ Prüfung von TN, TT und IT Erdungssystemen werden durch eine komplett neue Benutzeroberfläche auf Basis eines großen Farb-Touchscreen-Displays gesteuert. Eine breite Palette von Funktionen angefangen von der Online-Spannungsüberwachung, Drehfeldprüfung, Erdungswiderstandsmessung, Beleuchtungsmessung, TRMS Strommessung, RCD-Prüfungen, Leitungs- und Schleifenimpedanz Messungen, Erdungswiderstandsmessungen, ISFL-Messungen bis hin zu IMD-Prüfungen.

Das MI 3155 EurotestXD ist das neueste Flaggschiff von Metrels fortschrittlichsten Installationsprüfgeräten und ist speziell für Industrieanwendungen ausgelegt. Das ergonomische Design wie auch das intuitive Bedienkonzept, mit seiner einzigartigen Speicherstruktur, bilden den Unterschied zu anderen Geräten. Voll programmierbare AUTO-Sequenzen, und der große farbige Touchscreen machen das Arbeiten schnell und effizient. Das Prüfgerät arbeitet nach den gängigen Prüfstandards, bietet aber auch eine Isolationsprüfung mit bis zu 1000V DC, die Messung der Entladezeit und eine extrem schnelle Impedanzprüfung. Ergänzend zu denn Messungen können nun Sicht- und Funktionsprüfungen im EurotestXD ausgefüllt werden.

MI 3155 EurotestXD ist das neueste Flaggschiff von Metrels fortschrittlichsten Installationsprüfgeräten und ist speziell für Industrieanwendungen ausgelegt. Das ergonomische Design wie auch das intuitive Bedienkonzept, mit seiner einzigartigen Speicherstruktur, bilden den Unterschied zu anderen Geräten. Voll programmierbare AUTO-Sequenzen, und der große farbige Touchscreen machen das Arbeiten schnell und effizient. Das Prüfgerät arbeitet nach den gängigen Prüfstandards, bietet aber auch eine Isolationsprüfung mit bis zu 1000V DC, die Messung der Entladezeit und eine extrem schnelle Impedanzprüfung. Ergänzend zu denn Messungen können nun Sicht- und Funktionsprüfungen im EurotestXD ausgefüllt werden.

Der A1507 Aktiver 3-Phasen Prüfadapter ist ein Zubehörteil zur Automatisierung der elektrischen Sicherheitsprüfung dreiphasiger Stromkreise. In Kombination mit Auto Sequences und einem der Installationstester von Metrel, MI 3155 EurotestXD oder MI 3152 EurotestXC, ist es möglich, den Prozess der 3-Phasen-Systemprüfung noch weiter zu automatisieren. Hauptmerkmale Bananen-Anschlussbuchsen für den Anschluss an eine 3-Phasen System Motorantrieb über Bluetooth-Kommunikation mit den elektrischen Installationstestern von Metrel Automatik EIN/AUS   Unterstützte Prüfgeräte MI3152 EurotestXC MI3152H EurotestXC 2.5kV MI3155 EurotestXD   Anwendung Automatisiertes Prüfen vor Ort von: 3-phasige Systeme mit zusätzlichen Krokodilklemmen und Prüfspitzen. 3-phasige Prüfsteckdosen für die Verwendung zusätzlicher Adapter.   Unterstützte Messungen Spannung und 3-Phasen-Drehfeld Isolationswiderstände Durchgang von PE-Leitern Erdungswiderstand Widerstand N-PE RCD Prüfung Loop/Line Impedanzen
