Sonel AGT-C Drehstrom-Steckdosenadapter

PVM-1020 ist wahrscheinlich der weltkleinste Messgerät für Photovoltaikanlagen mit einer so ansehnlichen Anzahl der Messfunktionen. Ihre Wahl erfolgt durch einen Drehschalter. Zusätzliche Einstellungen werden durch die Tasten am Gehäuse vorgenommen. Alle Tasten sind hinterleuchtet, ähnlich dem graphischen Bildschirm, was hervorragend die Bedienung im Schatten erleichtert, z.B. bei Messungen unter ebenerdigen PV-Anlagen. Ein umfangreicher Speicher verkürzt merklich die Erstellungszeit der Messdokumentation.Ermöglicht die Messungen der Kategorie 1 nach der Norm IEC 62446-1.Der Modus AUTO führt nach dem Betätigen der START-Taste eine Reihe von Messungen aus.Ermöglicht die Umrechnung der Werte auf STC-Bedingungen nach der Norm IEC 60891 dank der Zusammenarbeit mit dem Einstrahlungs- und Temperaturmesser IRM-1.Die Funktion reSYNC – automatische Ergänzung der Ergebnisse um Umweltparameter und deren Konvertierung in STC-Bedingungen nach Wiederherstellung mit IRM-1.Die eingebaute Funkschnittstelle LoRa stellt die Zusammenarbeit mit dem Messgerät IRM-1 über beträchtliche Entfernungen sicher.Eingebauter Bluetooth-Modul für die Kommunikation mit einem Computer.Großer Messungsspeicher: 100 Objekte je 40 Zellen.Hinterleuchtete Display-Anzeige und TastenGemessene WerteSpannung des offenen Kreises eines PV-Moduls oder einer Modulkette bis 1000 V DC.Spannung RMS eines AC-Netzes bis 600 V einschließlich der Frequenzmessung.Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 20 A DC.Widerstand der Isolation der PV-Module – Messspannung 250, 500 oder 1000 V, gleichzeitige Messung von zwei Werten RISO+ und RISO-.Widerstand der Isolation der AC-Kreise – Messspannung 250, 500 oder 1000 V.Widerstand der Schutz- und Ausgleichsleitungen, Messstrom ±200 mA. Widerstandsmessung mit Niedrigstrom, akustische und visuelle Signalisierung.Messung des Arbeitsstroms und Wechselstroms (AC) der PV-Module – alles mit Außenzangen.Messungen der Leistung AC/DC.Diodentest mit dem Strom 200 mA, automatische Erkennung der Polarisation. Test der Sperrdioden mit der Spannung 1000 V DC.Dichtheit und BeständigkeitDas Messgerät eignet sich auch für den Einsatz unter schwierigen Umgebungsbedingungen überaus gut. Den Schutz gegen das Eindringen von Staub und Wasser gewährleistet das Gehäuse mit der Dichtheitsklasse IP65. Das ist besonders wichtig bei Messungen der Photovoltaik-Anlagen, die sich grundsätzlich im Freien befinden.Schnittstellen und SoftwareDie Messergebnisse können von dem PVM-1020 zum Computer über die kabellose Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel Reports PLUS anzuwenden.reSYNC löst die ProblemeEs kann sein, dass sich das Master-Messgerät bei den Messungen von IRM-1 so weit entfernt, dass die Verbindung zwischen ihnen verloren geht. Werden die Messungen fortgesetzt, dann werden die Ergebnisse nach Wiederherstellung er Verbindung um Umweltparameter ergänzt, die inzwischen von IRM-1 in der Zwischenablage aufgezeichnet wurden und nun auf STC-Bedingungen konvertiert werden.

Das MZC-310S dient zur Messung der Schleifenimpedanz und der Bestimmung des Kurzschlussstromes in Anlagen, die mit Überstromschutzeinrichtungen ausgerüstet sind. Es eignet sich insbesondere für die Messung in großen Anlagen mit hoher Absicherung, wo eine niederohmige Schleifenimpedanz zum Nachweis der korrekten Funktion der Überstromschutzeinrichtung nötig ist. Die Messungen können mit der Zweileitermessmethode mit bis zu 42 A Messstrom (10 Ω Bürde) oder genauer mit der Vierleitermessmethode mit bis zu 280 A Messstrom (1,5 Ω Bürde) durchgeführt werden. Dies ermöglicht eine Auflösung bis zu 0,1 mΩ und daher eine hohe Genauigkeit im niederohmigen Bereich. Bei der Messung wird die Berührungsspannung für den Kurzschlussfall ermittelt. Die Messergebnisse werden im Gerät gespeichert und können mit der mitgelieferten Software protokolliert werden.

Das Schleifenimpedanzmessgerät MZC-306 ist für Industrienetze mit Außenleiterspannungen bis zu 690 V mit einer Überspannungskategorie CAT IV nach EN 61010 ausgelegt. Die Schleifenimpedanz kann auch mit geringerer Auflösung an RCD Stromkreisen durchgeführt werden. Anhand der Schleifenimpedanz wird im Messgerät automatisch der Kurzschlussstrom zur Überprüfung der vorgeschalteten Überschutzorgane berechnet. Das große beleuchtete Display ermöglicht ein sicheres Auslesen bei schlechter Beleuchtung.

Das ergonomische Phasenfolgen-Prüfgerät Sonel TKF-12 ist ein bewährtes Messgerät mit der Hauptaufgabe, die 3-Phasen-Elektroanlagen zu prüfen. Das Phasenfolgen-Prüfgerät signalisiert eine kompatible oder entgegengesetzte Verbindung und darüber hinaus auch die Symmetrie der Spannungen an den einzelnen Phasen. Das Gerät eignet sich für den Betrieb in einem breiten Spektrum von Spannungen zwischen 120 und 690 V, Frequenz 10 bis 70 Hz) in den Schaltkreisen. Das Gerät signalisiert eine kompatible oder entgegengesetzte Verbindung in der Elektroinstallation und zeigt darüber hinaus die Spannungssymmetrie in jeder Phase. Angesichts des attraktiven Preises, der Vielseitigkeit und der Benutzerfreundlichkeit kann das Gerät nicht nur einem jeden Elektriker empfohlen werden. Das Sonel TKF-12 zeichnet sich durch eine einfache und ergonomische Konstruktion aus. Das im robusten und dichten Gehäuse mit der Schutzklasse IP42 geschlossene Prüfgerät sichert eine hohe Lebensdauer und Widerstandsfähigkeit gegen Beschädigungen. Das Messgerät garantiert einen effizienten Betrieb in einem breiten Temperaturbereich von -10°C bis +45°C. Für ein hohes Maß an Sicherheit bei der Prüfung sorgen die Doppelisolationen, die nach der Norm EN 61010-1 ausgeführt wurden.

Der große kleine Multitasker Das multifunktionale Gerät zur Messung von Parametern der Elektroninstallationen Sonel MPI-507 ist ein einzigartiges handliches Modell. In seiner schlanken und kompakten Form verbirgt es eine Fülle von Messfunktionen. Einen weiteren Vorteil dieses Gerätes stellt die besonders handliche und ergonomische Form dar, mit der die Arbeit erleichtert und der Arbeitskomfort erhöht werden können. Das Messgerät Sonel MPI-507 ist eines der kleinsten multifunktional einsetzbaren Messgeräten auf dem Markt, das mit seiner intuitiven Bedienung und erweiterten Möglichkeiten überrascht. Es handelt sich um ein vielseitiges Werkzeug, das unter allen Bedingungen einsetzbar ist. Es wurde für Fachleute aus der Installations- und Elektroindustrie sowie für professionelle Messtechniker entwickelt. Mit diesem Gerät ist es möglich, grundlegende Messungen unterschiedlicher Arten durchzuführen, darunter die Parameter der Kurzschlussschleife, Isolationswiderstand, Messen des Erdungswiderstandes, Widerstand von Schutz- und Ausgleichsverbindungen sowie die Fehlerstromschutzeinrichtungen (RCD) des Typs AC und A zu prüfen. Mit seiner kompakten Form und dem günstigen Preis finden vor allem Anfänger ihren Gefallen daran. Doch dankt der hohen Arbeitsgenauigkeit wissen auch fortgeschrittene Benutzer die Vorteile dieses Werkzeugs zu schätzen. Merkmale Schleifenimpedanzmessung Messung der Impedanz einer Kurzschlussschleife in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich: 180...460 V Anzeige der Resistenz der Kurzschlussschleife R und der Reaktanz der Kurzschlussschleife X Schleifenimpedanzmessung mit Strom von 15 mA ohne Auslösung von FI-Schaltern Max. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V) Prüfung von Fehlerstromschutzschaltern Typ AC, A Messung von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mA Messung des Auslösestroms IA und der Auslösezeit tA für Ströme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn Messung von RE und UB ohne RCD-Auslösung Erweiterte Funktion der AUTO-Messung von RCD, mit Niederspannungsmessung von ZL-PE Messung von IA und tA bei einmaliger Auslösung von RCD Messen des Erdungswiderstandes Messen mit der 3-Pol-Methode Isolationswiderstandsmessung Prüfspannung 100 V, 250 V, 500 V Widerstandsmessung der Schutz- und Ausgleichsverbindungen Messung der Durchgängigkeit von Schutzleitern mit Strom von ±200 mA nach EN 61557-4 Autokalibrierung von Messleitungen - Möglichkeit beliebige Leitungen zu verwenden Niederspannungs-Widerstandsmessung mit Tonsignal Anzeige der Phasenfolge Zusatzfunktionen Überprüfen des korrekten Anschlusses der PE-Schutzleitung mithilfe der Berührungselektrode. Messung von Netzspannung (0...500 V) und Netzfrequenz. Speicher mit 990 Plätzen. Drahtlose Datenübertragung an einen PC. Hintergrundbeleuchtete Tastatur. Benutzerfreundlichkeit und Anwendung Wahrscheinlich das weltweit kleinste Messgerät mit einer so großen Anzahl von Messfunktionen. Die Funktionsauswahl erfolgt über einen Drehschalter. Zusätzliche Parameter werden mit Tasten auf der Vorderseite des Gehäuses eingestellt. Das Gerät speichert Einstellungen, selbst wenn die Batterie vollständig entladen ist. Alle Tasten sind beleuchtet, genauso wie die Segment-Anzeige, was den Betrieb bei schwachem Licht erheblich vereinfacht. Dank dem großen Speicher entfällt die Notwendigkeit, Notizen bei Messungen zu machen. Sicherheitskontrolle der Anlage Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die Sicherheit kontrolliert werden. Sein Vorteil ist die schnelle Messung (ein paar Sekunden!) der Impedanz der Kurzschlussschleife in Kreisen mit FI-Schaltern. Die Messungen können sehr leicht automatisiert werden durch: Prüfung von Fehlerstromschutzschaltern im Auto-Modus, Verwendung des Adapters Typ WS für die Prüfung der Anlage über eine 230 V-Standard-Steckdose. Messen des Erdungswiderstandes Das Gerät eignet sich perfekt für die Messung von Hauserdungsanlagen. Es ermöglicht eine Überprüfung der Qualität des Erdungssystems mit der 3-PolMethode. Im Verlauf der Tests gibt das Messgerät die Stör- und Widerstandsspannung der Hilfssonden RS und RH an. Verbesserter Schutz gegen äußere Umwelteinflüsse Das Gerät ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP67 Gehäuse gewährleistet. Schnittstellen und Software Es können ganz einfach Daten drahtlos (Bluetooth) an den PC übertragen werden. Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.

Multifunktionsgerät zur Messung der Parameter von Elektroinstallationen Sonel MPI-540-PV ist ein fortgeschrittenes Werkzeug, das insbesondere für die Messung der Parameter von Fotovoltaikanlagen entwickelt wurde. Mit nur einem einzigen Gerät kann eine Reihe von Messungen auf der DC- und der AC-Seite gemäß den Richtlinien der Norm EN 62446 ausgeführt werden. Darüber hinaus dient das Gerät Sonel MPI-540-PV auch zur Durchführung von allen Messungen zwecks Prüfung des Sicherheitszustandes von Elektroanlagen im Haushalt und in der Industrie. Dieses Messgerät ist ein Werkzeug mit fortgeschrittenen Möglichkeiten für Spezialisten der Installations- und der Elektrobranche.Bei der Messung von Parametern einer Fotovoltaikanlage rechnet das Messgerät die Parameter automatisch auf die STC (Standard Test Conditions) Referenzbedingungen um. Die Messungen von Spannung, Strom und Leistung auf der AC- und DC-Seite des Wechselrichters lassen seinen Wirkungsgrad überprüfen. Nachdem die im Messgerät gespeicherten Daten in die Software Sonel Reports PLUS übertragen worden sind, kann ein Bericht über die Messung der Parameter von Fotovoltaikanlagen generiert werden.Um die Messungen zu automatisieren wurde das Messgerät Sonel MPI-540-PV um eine Funktion der Messung von Fehlerstrom-Schutzeinrichtungen im Auto-Modus ausgestattet. Im Gerät wurden auch Messabläufe (sog. Autotests) durch den Hersteller programmiert, die bei Bedarf auch um eigene Messabläufe erweitert werden können. Die Möglichkeiten und die Funktionalität des Messgerätes erweitert sich zusätzlich um entsprechend ausgewähltes Zubehör, etwa in Form des Adapters AutoISO-1000C, mit dem die Widerstandsmessungen von Isolationen bei 3-, 4- und 5-adrigen Leitungen automatisch durchgeführt werden können.

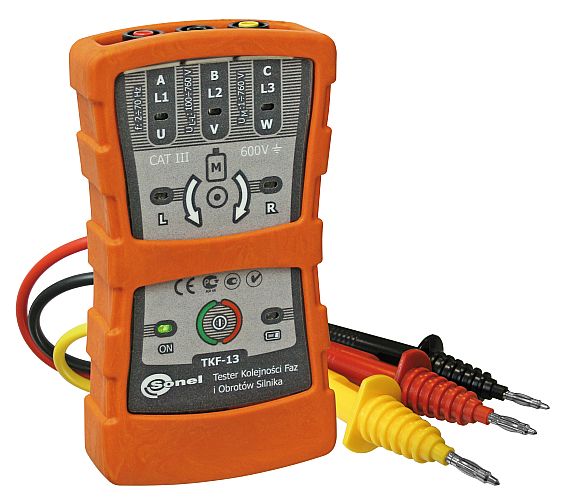

Prüfen Sie die Phasenfolge und die Drehrichtung der Motorwelle mit dem Prüfgerät TKF-13 Das benutzerfreundliche und bequeme Prüfgerät für Phasenfolgen und Motordrehrichtung Sonel TKF-13 findet u. a. bei der Prüfung von 3-phasigen Elektroinstallationen in einem breiten Spannungsbereich zwischen den Phasen (von 100 bis 690V, Frequenz bis 70Hz) in den Schaltkreisen. Ein weiteres Gerät zeigt das Drehfeld und die Drehrichtung der Motorwelle kabellos oder kabelgebunden an. Ein weiterer Vorteil dieses Models besteht in seiner Übersichtlichkeit und Benutzerfreundlichkeit. Dank seiner ergonomischen Form ist das TKF-13 handlich und praktisch. Das Gerät wurde mit einem robusten Gehäuse ausgestattet mit der Dichtheitsklasse IP42. Die hohe Temperaturbeständigkeit (Betrieb bei Temperaturen von -10°C bis +45°C zulässig) gewährleistet deine vielseitige Verwendbarkeit.

Der PQM-707 ist ein mobiler 3-Phasen Netzqualitätsanalysator, welcher es dem Benutzer ermöglicht, Messungen, Analysen und Aufnahmen von Parametern in 50/60 Hz Stromnetzen gemäß Europäischer Norm EN 50160 und weiteren Normen durchzuführen. Der Analysator entspricht der Messgenauigkeit Klasse S gemäß den Anforderungen IEC 61000-4-30:2008.Ein komfortables Arbeiten bietet das 7 Zoll LCD Display mit Multipoint Touchfunktion mit einer Auflösung von 800x480. Alternativ kann der beiliegende Taststift zur Bedienung verwendet werden. Auf dem Display werden die aktuellen Netzparameter, wie Wellenform, Vektoren und Tabellen dargestellt. Die Benutzeroberfläche beinhaltet die komplette Konfiguration des Analysators. Es können die Parameter für die Datenaufnahme oder -logging eingestellt, die entsprechenden Analyseeinstellungen (Zeit-Oberschwingungen-Diagramm) gesetzt und normgerechte Berichte erstellt werden.Der Analysator hat 5 Spannungseingänge max. ±1150V. Vier Stromeingänge für Stromzangen ermöglichen es dem Nutzer, verschieden Typen von Zangen zur Strommessung anzuschließen.

Isolationswiderstandsmessung bis 100G gemäß IEC 61557-2 Isolationswiderstandsmessung: Isolationsprüfspannungen: 50, 100, 250, 500, 1000V oder im Bereich 50...1000V mit Schritt von 10V Messung mit Hilfe des UNI-Schuko Kontinuierliche Anzeige der gemessenen Isolationswiderstand oder Leckstrom Automatische Entladung der Prüflingskapazität nach der Messung, Tonsignalisierung im 5 Sekunden Takt, vereinfachte Ermittlung von Zeitcharakteristik bei der Isolationswiderstandsmessung Zeitintervalle der Messungen einstellbar zwischen 1 und 600s Anzeige der aktuellen Messspannung während der Messung Schutz gegen Messung von Objekten unter der Spannung Drei Leiter Messung Durchgangsprüfung der PE-Leitung mit dem Messstrom 200mA für zwei Stromrichtungen laut EN 61557-4 Niederohmwiderstand des PE-Leiters: Widerstandsmessung mit Niedrigstrom und akustische Signalisierung schnelle akustische Signalisierung für die Widerstände grösser als 30Ω Leckstrommessung Kapazitätsmessung während RISO Messung Wechsel und Gleichspannungsmessung im Bereich 0...600V 990 Speicherplätze sowie drahtlose Datenübertragung mithilfe des Moduls Bluetooth Energieversorgung 4 Batterien oder AA-Alkali-Batterien, Spannung auf dem Messgerät überwacht Professionelle Software zum Lesen von Daten und Erstelle von Protokollen Das Gerät erfüllt die Anforderungen der Norm IEC 61557

Isolationswiderstandsmessung bis 10G gemäß IEC 61557-2 Isolationswiderstandsmessung: Isolationsprüfspannungen: 50, 100, 250, 500, 1000V Kontinuierliche Anzeige der gemessenen Isolationswiderstand Automatische Entladung der Prüflingskapazität nach der Messung Tonsignalisierung im 5 Sekundent akt, vereinfachte Ermittlung von Zeitcharakteristik bei der Isolationswiderstandsmessung Anzeige der aktuellen Messspannung während der Messung Schutz gegen Messung von Objekten unter der Spannung Drei Leiter Messung Durchgangsprüfung der PE-Leitung mit dem Messstrom 200mA für zwei Stromrichtungen laut EN 61557-4 Niederohmwiderstand des PE-Leiters: Widerstandsmessung mit Niedrigstrom und akustische Signalisierung schnelle akustische Signalisierung für die Widerstände grösser als 30 Kapazitätsmessung während RISO Messung Wechsel und Gleichspannungsmessung im Bereich 0...600V Das Gerät erfüllt die Anforderungen der Norm IEC 61557

Der neue Netzqualitätsanalysator PQM-711 aus dem Hause SONEL ist ein Produkt auf höchsten technischem Niveau, welches für vielfältigste Messungen zur Ermittlung der Qualität der elektrischen Energie verwendet wird. Das Messgerät SONEL PQM-711 ist ein weiterer Vertreter der bereits bestens bekannten Familie von Netzqualitätsanalysatoren der Produktserie SONEL PQM-70x. Im 50Hz bzw. 60Hz Netz können alle Netzparameter im Einklang mit der europäischen Spannungsqualitätsnorm DIN EN 50160 ermittelt sowie auch die Ströme des Netzes aufgezeichnet und ausgewertet werden. Im Vergleich zum Modell PQM-710 verfügt der Netzqualitätsanalysator SONEL PQM-711 über einen Transientenrekorder mit einer Abtastfrequenz von 10MHz zur Aufzeichnung von nicht periodisch auftretenden, schnellen Spannungsänderungen. Hieraus resultiert eine Übergangszeiterfassung von 650ns. Ergänzt wird der Leistungsumfang dieser Messgeräte durch einen integrierten GPS-Receiver zur Zeitsynchronisation und Ortsbestimmung mit integrierter Antenne. Sollte der Netzanalysator in einem Gebäude installiert sein, in dem kein GPS Signal zu empfangen ist, so kann eine externe Antenne mit einem 10m langen Anschlusskabel angeschlossen werden. Die Datenübertragung der PQM-7xx Netzqualitätsanalysatoren kann über eine Wi-Fi, USB Schnittstelle, einem Wireless Router oder über Funk mit einem integrierten, UMTS fähigen, GSM-Modem erfolgen. Die mobilen Messgeräte der SONEL Produktserie PQM-7xx erfüllen die Normen DIN EN 61000-4-30 (Klasse A Messgeräte), DIN EN 61000-4-7 (Messung von Oberschwingungen) und die Norm für Flickermeter nach DIN EN 61000-4-15.
