Sonel L-4 Tragetasche

Das Schleifenimpedanzmessgerät MZC-306 ist für Industrienetze mit Außenleiterspannungen bis zu 690 V mit einer Überspannungskategorie CAT IV nach EN 61010 ausgelegt. Die Schleifenimpedanz kann auch mit geringerer Auflösung an RCD Stromkreisen durchgeführt werden. Anhand der Schleifenimpedanz wird im Messgerät automatisch der Kurzschlussstrom zur Überprüfung der vorgeschalteten Überschutzorgane berechnet. Das große beleuchtete Display ermöglicht ein sicheres Auslesen bei schlechter Beleuchtung.

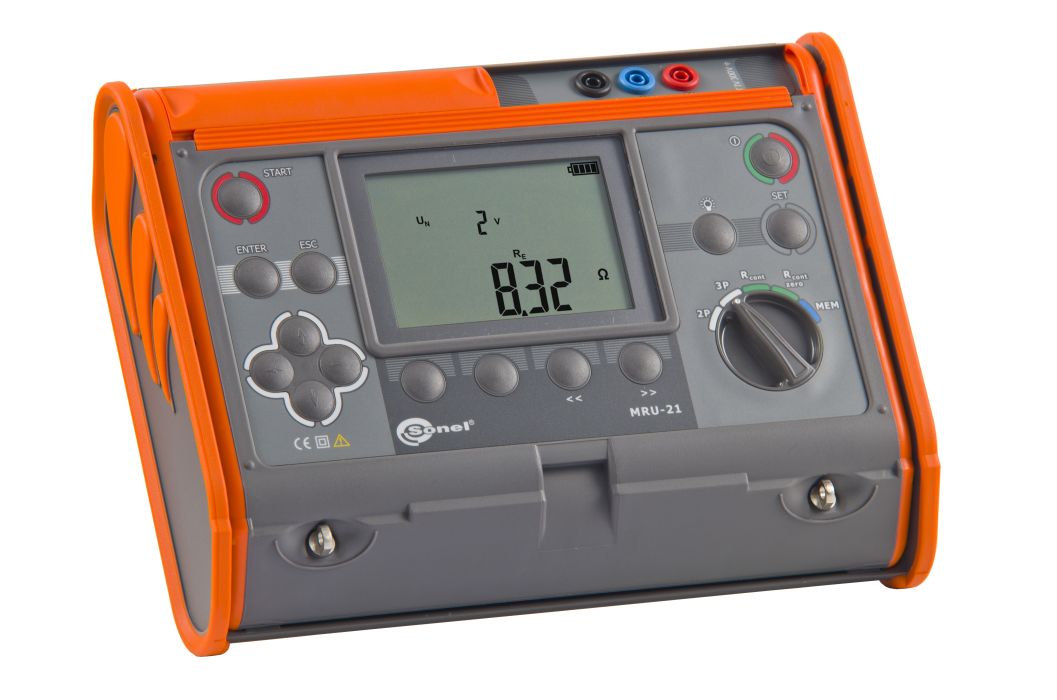

MRU-21 wurde für Kunden entwickelt, die ein zuverlässiges, technisch ausgereiftes Messgerät brauchen, das zugleich einfach zu bedienen ist. Das Messgerät hat sich bereits in Industriebetrieben, als auch in Unternehmen bewährt, die elektrische Messdienste anbieten. Mit MRU-21 können sowohl einzelne Erder, als auch komplexe Erdungssysteme überprüft werden. Messungen: Erdungsmessung durch 3-Leiter Methode Durchgangsprüfung von Schutzleiter- u. Potentialausgleichsverbindungen „Auto-Zero“ Funktion - mit 200mA Prüfstrom Widerstandsmessung durch 2-Leiter Methode

Isolationswiderstandsmessung: bis zu 40 TΩ Prüfspannungen wählbar im Bereich von: 50…10000 V (50...1000 V in 10 V und 1...10 kV in 25 V Schritten) Dauerhafte Anzeige des gemessenen Isolationswiderstandes oder Ableitstromes Automatische Entladung des Prüflings am Ende der Isolationsprüfung Akkustische Signal in 5-Sekunden Intervallen, zur schnellen Erstellung einer Zeit-Widerstandscharakteristik Einstellbare Messzeiten bis 99'59'’ - Prüfzeiten T1 , T2 und T3 zur Messung von einem oder zwei Absorptionskoeffizienten im Bereich von 1…600 s Polarisationsindex (PI), Absorptionskoeffizienten Ab1, Ab2, dielektrisches Absorptionsverhältnis (DAR) Anzeige der aktuell anliegenden Prüfspannung während der Messung - 1.2 mA, 3 mA und 6 mA Prüfstrom Isolationsprüfung durchführbar mittels 2- oder 3-Leiter Methode Messung durchführbar mit Messleitungen bis zu 20m Schutz gegen spannungsführende Objekte Automatische Messung von mehradrigen Leitungen, mit dem zusätzlichen AutoISO-5000 Adapter (für MIC-10k1 max. Spannung 5 kV) Messung der Kapazität während der Isolationsprüfung RISO Messung der Temperatur (mit zusätzlicher Sonde - WASONT1) Isolationsprüfung mit Stufenspannungsmessung (SV) Dielektrische Entladung (DD) Fehlerortung durch Brennmethode Digitale Filterfunktion für Messungen in Umgebung mit großen Störeinflüssen Messung von Ableitströmen während der Isolationsprüfung Es kann in einer Umgebung arbeiten, in der elektromagnetische Störungen von 400 kV auftreten DC und AC Spannungsmessung von 0...750 V Grafische Darstellung des Isolationswiderstandes am Display, während der Messung Neue Speicherstruktur durch Hinterlegen von: Messpunkten, Anlagen und Kundendaten - Verwendung einer Mini-Bluetooth-Tastatur (optional) LCD Display 5,6'’ mit Hintergrundbeleuchtung Tastaturbeleuchtung Versorgung über Netzspannung oder Batterien Internes Schnellladegerät Prüfgerät entspricht den Anforderungen gemäß EN 61557

Das Prüfgerät MIC-15k1 wurde entwickelt, um den Isolationswiderstand and Stromversorgungsobjekten zu messen, z.B.: Einzelne und mehradrige Leitungen Transformatoren Motoren und Generatoren Kondensatoren, Trennern und andere Geräte die in Umspannwerken ihren Einsatz finden Besonders geeignet ist dieser Isolationstester für Messungen in Bereichen mit sehr hohen elektromagnetischen Störeinflüssen z.B. Umspannwerken mit 1200 kV AC und 500 kV DC. Dank der 15 kV Prüfspannung (gemäß NSI / NETA ATS-2009 TABLES 100.1) kann das Prüfgerät zur Prüfung von Objekten mit 34.5 kV Nennspannung verwendet werden. Eigenschaften: Diagnose von Isolationssystemen gemäß den Grundmessungen von IR, DAR, PI, SV, RT, DD, erweitert mit dem Teilentladungsfaktor (PD) für jeden dieser Messungen. elektrische Beständigkeit der Prüflinge - Anzeige der Durchschlagsspannung Hohe Beständigkeit gegen elektromagnetischen Störeinflüsse garantieren ein Unterbrechungsfreies arbeiten in Elektrizitätswerken und in der Nähe von Hochspannungsleitungen bis zu 1200 kV AC und 500 kV DC Gleichmäßiger Anstieg der Prüfspannung im Bezug zu einer bestimmten Zeit (RT - Rampentest) ermöglichen die örtliche Erkennung von Teilentladungen in der getesteten Einrichtung Effizienter Wandler mit einer Leistung von ~150 W ermöglicht das Brennen zur Punktortung von Kurzschlüssen mit den folgenden Methoden: Visuelle Methode (wenn die Leitungen und Kabel auf ganzer Länge zu sehen sind) Reflektometermethode, seismisch-akustischer Wellendetektor oder mit  A-Rahmen umd die Richtung des Fehlers angezeigt zu bekommen (der Leiter muss dazu jedoch im Erdreich vergraben sein und Erdkontakt aufweisen). Kompatibel mit externer Software

Der PQM-707 ist ein mobiler 3-Phasen Netzqualitätsanalysator, welcher es dem Benutzer ermöglicht, Messungen, Analysen und Aufnahmen von Parametern in 50/60 Hz Stromnetzen gemäß Europäischer Norm EN 50160 und weiteren Normen durchzuführen. Der Analysator entspricht der Messgenauigkeit Klasse S gemäß den Anforderungen IEC 61000-4-30:2008.Ein komfortables Arbeiten bietet das 7 Zoll LCD Display mit Multipoint Touchfunktion mit einer Auflösung von 800x480. Alternativ kann der beiliegende Taststift zur Bedienung verwendet werden. Auf dem Display werden die aktuellen Netzparameter, wie Wellenform, Vektoren und Tabellen dargestellt. Die Benutzeroberfläche beinhaltet die komplette Konfiguration des Analysators. Es können die Parameter für die Datenaufnahme oder -logging eingestellt, die entsprechenden Analyseeinstellungen (Zeit-Oberschwingungen-Diagramm) gesetzt und normgerechte Berichte erstellt werden.Der Analysator hat 5 Spannungseingänge max. ±1150V. Vier Stromeingänge für Stromzangen ermöglichen es dem Nutzer, verschieden Typen von Zangen zur Strommessung anzuschließen.
