Sonel MPI-507 Installationsprüfgerät

Produktinformationen "Sonel MPI-507 Installationsprüfgerät"

Der große kleine Multitasker

Das multifunktionale Gerät zur Messung von Parametern der Elektroninstallationen Sonel MPI-507 ist ein einzigartiges handliches Modell. In seiner schlanken und kompakten Form verbirgt es eine Fülle von Messfunktionen. Einen weiteren Vorteil dieses Gerätes stellt die besonders handliche und ergonomische Form dar, mit der die Arbeit erleichtert und der Arbeitskomfort erhöht werden können.

Das Messgerät Sonel MPI-507 ist eines der kleinsten multifunktional einsetzbaren Messgeräten auf dem Markt, das mit seiner intuitiven Bedienung und erweiterten Möglichkeiten überrascht. Es handelt sich um ein vielseitiges Werkzeug, das unter allen Bedingungen einsetzbar ist. Es wurde für Fachleute aus der Installations- und Elektroindustrie sowie für professionelle Messtechniker entwickelt.

Mit diesem Gerät ist es möglich, grundlegende Messungen unterschiedlicher Arten durchzuführen, darunter die Parameter der Kurzschlussschleife, Isolationswiderstand, Messen des Erdungswiderstandes, Widerstand von Schutz- und Ausgleichsverbindungen sowie die Fehlerstromschutzeinrichtungen (RCD) des Typs AC und A zu prüfen. Mit seiner kompakten Form und dem günstigen Preis finden vor allem Anfänger ihren Gefallen daran. Doch dankt der hohen Arbeitsgenauigkeit wissen auch fortgeschrittene Benutzer die Vorteile dieses Werkzeugs zu schätzen.

Merkmale

  • Schleifenimpedanzmessung
    • Messung der Impedanz einer Kurzschlussschleife in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich: 180...460 V
    • Anzeige der Resistenz der Kurzschlussschleife R und der Reaktanz der Kurzschlussschleife X
    • Schleifenimpedanzmessung mit Strom von 15 mA ohne Auslösung von FI-Schaltern
    • Max. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V)
  • Prüfung von Fehlerstromschutzschaltern Typ AC, A
    • Messung von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mA
    • Messung des Auslösestroms IA und der Auslösezeit tA für Ströme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    • Messung von RE und UB ohne RCD-Auslösung
    • Erweiterte Funktion der AUTO-Messung von RCD, mit Niederspannungsmessung von ZL-PE
    • Messung von IA und tA bei einmaliger Auslösung von RCD
  • Messen des Erdungswiderstandes
    • Messen mit der 3-Pol-Methode
  • Isolationswiderstandsmessung
    • Prüfspannung 100 V, 250 V, 500 V
  • Widerstandsmessung der Schutz- und Ausgleichsverbindungen
    • Messung der Durchgängigkeit von Schutzleitern mit Strom von ±200 mA nach EN 61557-4
    • Autokalibrierung von Messleitungen - Möglichkeit beliebige Leitungen zu verwenden
    • Niederspannungs-Widerstandsmessung mit Tonsignal
  • Anzeige der Phasenfolge

Zusatzfunktionen

  • Überprüfen des korrekten Anschlusses der PE-Schutzleitung mithilfe der Berührungselektrode.
  • Messung von Netzspannung (0...500 V) und Netzfrequenz.
  • Speicher mit 990 Plätzen.
  • Drahtlose Datenübertragung an einen PC.
  • Hintergrundbeleuchtete Tastatur.

Benutzerfreundlichkeit und Anwendung

Wahrscheinlich das weltweit kleinste Messgerät mit einer so großen Anzahl von Messfunktionen. Die Funktionsauswahl erfolgt über einen Drehschalter. Zusätzliche Parameter werden mit Tasten auf der Vorderseite des Gehäuses eingestellt. Das Gerät speichert Einstellungen, selbst wenn die Batterie vollständig entladen ist.

Alle Tasten sind beleuchtet, genauso wie die Segment-Anzeige, was den Betrieb bei schwachem Licht erheblich vereinfacht. Dank dem großen Speicher entfällt die Notwendigkeit, Notizen bei Messungen zu machen.

Sicherheitskontrolle der Anlage

Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die Sicherheit kontrolliert werden. Sein Vorteil ist die schnelle Messung (ein paar Sekunden!) der Impedanz der Kurzschlussschleife in Kreisen mit FI-Schaltern.

Die Messungen können sehr leicht automatisiert werden durch:

  • Prüfung von Fehlerstromschutzschaltern im Auto-Modus,
  • Verwendung des Adapters Typ WS für die Prüfung der Anlage über eine 230 V-Standard-Steckdose.

Messen des Erdungswiderstandes

Das Gerät eignet sich perfekt für die Messung von Hauserdungsanlagen. Es ermöglicht eine Überprüfung der Qualität des Erdungssystems mit der 3-PolMethode. Im Verlauf der Tests gibt das Messgerät die Stör- und Widerstandsspannung der Hilfssonden RS und RH an.

Verbesserter Schutz gegen äußere Umwelteinflüsse

Das Gerät ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP67 Gehäuse gewährleistet.

Schnittstellen und Software

Es können ganz einfach Daten drahtlos (Bluetooth) an den PC übertragen werden. Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.

Datenblätter
Datenblatt MPI-507

Oops! Your browser doesn't support PDFs!

Lieferumfang
  • Installationsprüfgerät MPI-507
  • 3 Prüfleitungen 1,2 m mit Bananenstecker (rot, blau, gelb)
  • Prüfstecker WS-03
  • Prüfleitung 15 m (blau)
  • Prüfleitung 30 m (rot)
  • 2 Spitzensonden (rot, gelb)
  • Prüfsonde 1 kV (blau)
  • 2 Krokodilklemmen K-02
  • Erdspieß 25 cm
  • 4 Batterien 1,5 V (Typ AA)
  • Anhänger zum aufhängen des Messgerätes
  • Tragetasche M-6
  • Trageriemen M-1
  • Werkskalibrierzertifikat

Zubehör

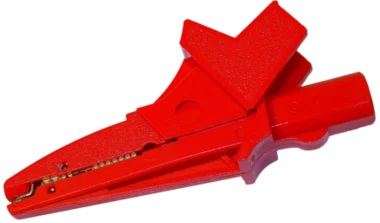

Sonel K-02 Krokodilklemme rot 4 mm

12,60 €*
Sonel L-3 Transportkoffer
Transportkoffer für die Kameras der Serie Sonel KT-160, KT-160A, KT-150.

572,60 €*

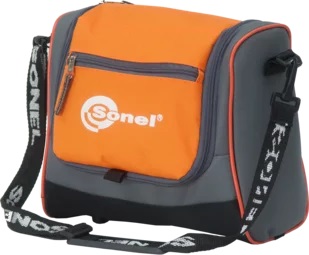

Sonel Tragetasche M-6
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit einer Hauptkammer, die mit einem Reißverschluss verschlossen werden können, und mit einer Tasche an der Klappe. Die Hauptkammer ist mit einem Trenneinlage ausgerüstet, durch den sie in kleinere Bereiche geteilt wird. Da befinden sich auch zusätzliche Gummibänder für eine stabile Fixierung der Zubehörteile. Die Tragetasche besitzt einen Tragegurt zum Aufhängen an der Schulter. Der untere Bereich wird gegen den Kontakt mit dem Boden durch vier Füße geschützt.

36,40 €*
Sonel Prüfleitung 1,2 m mit N-Markierung
1,2 m schwarz Sonel-Prüfleitung, 1 kV Nennspannung, mit N Markierung. Das Kabel endet mit Bananensteckern, die einfach zu installieren sind. Universelle Leitungen, die sich durch Nutzungssicherheit und Stoßbeständigkeit auszeichnen. Sie können mit zahlreichen Mess-Zubehörteilen eingesetzt werden - z.B. mit Krokodilsteckern, Sonden oder Klemmen. Der Stecker der Leitung ist mit einer Hülle ausgerüstet, die für die Sicherheit des Bedienpersonals sorgt.

19,60 €*

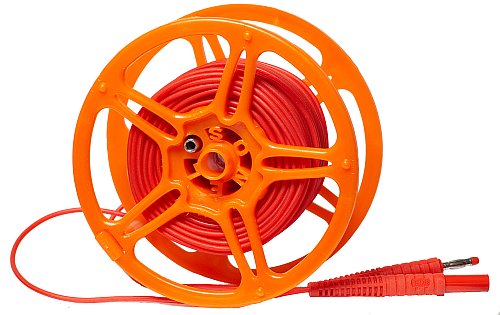

Sonel Prüfleitung auf Spule
Die Leitungen sind für die Messungen geeignet, die auf größe - ren gebieten durchgeführt werden, bei denen große Entfernun - gen zwischen dem Anschlusspunkt am jeweiligen Objekt und den Erdspießen vorkommen. Die Spule ist mit einer Banane-Steckdose 4 mm ausgerüstet, dank der 2 Sachen möglich sind. Erstens: reihenweiser An - schluss von mehreren Trommel-Leitungen. Zweitens: Verbin - dung der Spule mit dem Messgerät - dazu wird eine zusätzliche, kurze Leitung eingesetzt. Das Ganze wird durch einen Stabilisie - rungsständer aus Metall abgerundet.

Ab 40,60 €*

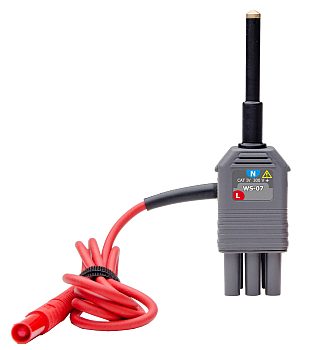

Sonel Messadapter WS-07
Adapter WS-07 zum Messen von Z(LN)

29,40 €*

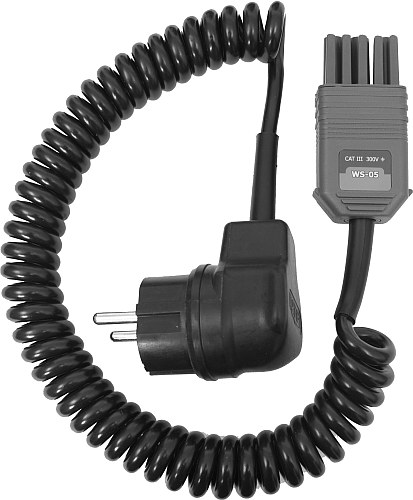

Sonel Prüfleitung UNI-Schuko Stecker WS-05
Prüfleitung mit UNI-Schuko Stecker WS-05

54,60 €*

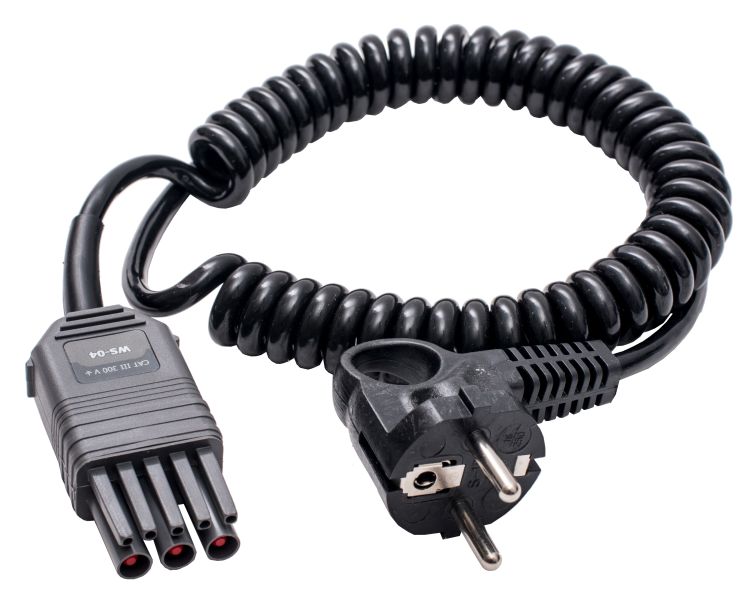

Sonel Prüfleitung UNI-Schuko Stecker WS-04
Prüfleitung mit dem UNI-Schuko Stecker WS-04

58,80 €*
Sonel AGT-C Drehstrom-Steckdosenadapter
AGT-16C Drehstrom-Steckdosenadapter 16A

Ab 71,40 €*
Sonel AGT-P Dreiphasen-Steckdosenadapter
AGT-16P Drehstrom-Steckdosenadapter 16A

Ab 60,20 €*

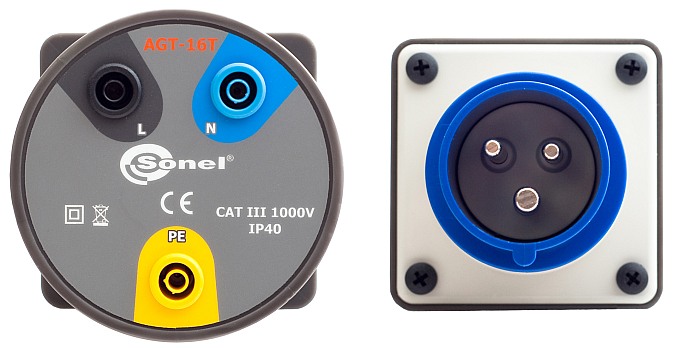

Sonel AGT-T Industriesteckdosenadapter
Industriesteckdosenadapter 16A

Ab 71,40 €*

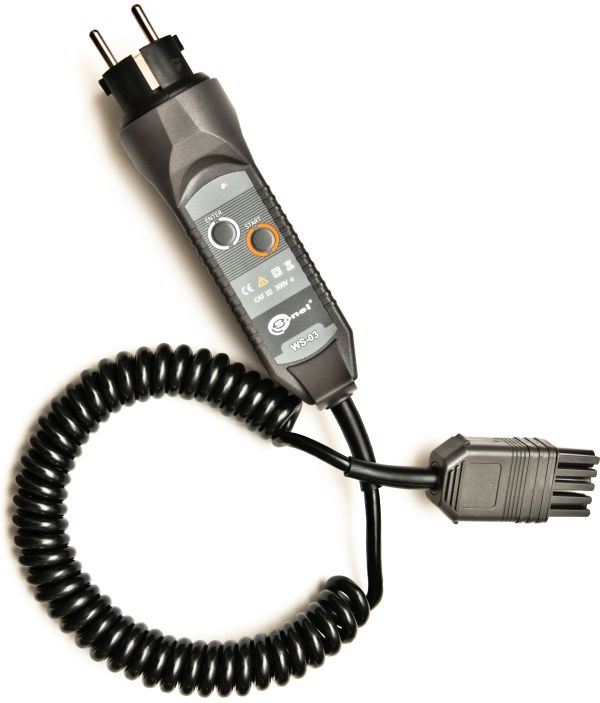

Sonel Adapter UNI-Schuko Stecker WS-03
