Vivax-Metrotech Ausleseantenne Rx

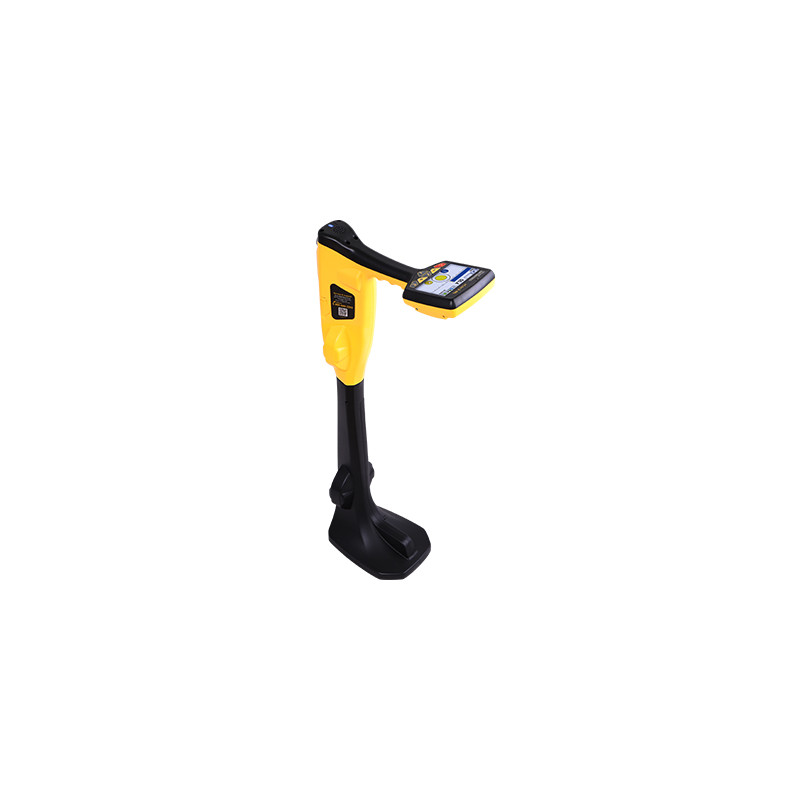

Das vLoc3-ML Marker- und Leitungsortungsgerät vereint alle Vorteile des vLoc3-Pro mit einer zusätzlichen Ortungsfunktion für Marker. Zwei Sätze gerasterter 3D-Antennen erkennen Signalverzerrungen und zeigen diese auf dem hellen Farbdisplay an. Neben dem klassischen Ortungsbildschirm eröffnet die vLoc3-Serie ganz neue Perspektiven mit intuitiver Anzeige.Beim Vektor-Bildschirm muss der Anwender nicht mehr über dem Kabel laufen, um zu orten. Der Transversal-Bildschirm zeigt das Spitzen- und Null-Signal gleichzeitig in einer Grafik an. Die Planansicht zeigt ständig die Position des Kabels im Winkel zum Ortungsgerät an, was die Richtungsbestimmung überflüssig macht. Der Bildschirm zur Sondenortung führt den Nutzer per Pfeil grafisch zur Position der Sonde, was Fehlortungen verhindert und schnellere Ergebnisse liefert.Die vLoc3 Serie enthält wahlweise acht passive Ortungsmodi, eine Mantelfehlersuchfunktion, die SD-Funktion zur Kabelauslese und eine große Frequenzauswahl von 16Hz – 200KHz. Audio- und Vibrationsalarm geben dem Anwender sofort Informationen über Feldstörungen, zu flach Verlegte Kabel oder Störfelder durch oberirdische Trassen. Aber auch ein Hinweis über zu weites Schwingen des Empfängers zur Seite wird angezeigt, um Fehlortungen zu vermeiden. Plug-&-Play Optionen im Empfänger für ein Bluetooth™-Modul zur Verbindung mit externen GPS-Systemen und eine A-Rahmenantenne zur Mantelfehlerortung runden das Bild dieses neuen, multifunktionalen Ortungssystems ab.Die vLoc3-ML Vorteile:Leitungs- und Markerortung in einem Gerätfarbcodierte Störsignal-Anzeige3D-Leitungsortungoptionaler Radiolink zwischen Sender & EmpfängerCloud-basierende Datenspeicherungoptionale Bluetooth Verbindung

Der vLoc3-9800 Empfänger ist ein neues, innovatives Werkzeug zur Lokalisierung unterirdischer Leitungen, um Schäden zu vermeiden und gleichzeitig Informationen zur Analyse speichern.Der hochgradig benutzerfreundlich und voll konfigurierbare vLoc3-9800 enthält zwei passive Ortungsmodi und eine Reihe von konfigurierbaren Frequenzen von 16 Hz bis 200 kHz. Akustische- und mechanische Vibrationsalarme können vom Benutzer konfiguriert werden. Warnungen vor geringer Tiefe, Signalüberlastung, Freileitungen und übermäßigem Schwingen können separat eingestellt werden. Plug-and-Play-Optionen für den Empfänger beinhalten ein optionales Bluetooth-Modul, das mit externen GPS-Geräten verwendet werden kann, und einen EMS-Marker-Fuß zum Auffinden vergrabener Marker. Die Tiefenmessung und der Strom auf der Leitung werden auf Knopfdruck angezeigt. Mit dem optionalen A-Frame kann der Anwender Kabelfehler suchen.Der vLoc3-9800 bietet Vielseitigkeit mit niedrigen Frequenzen für die Telekommunikations-, Energie- und CATV-Industrie, sowie höhere Frequenzen für die Gas-, Wasser- und Kanalindustrie.Die vLoc3-9800 Vorteile:vollautomatische Verstärkungsregelungentfernungsabhängige links/rechts-FührungKompassanzeigeinterne Datenerfassungoptionale Empfänger-Sender-Verbindungoptionale Bluetooth-Verbindungoptionaler Markerfuß zur Ortung von EMS Markern

Das vLoc3-XLF-Ortungsgerät verwendet extra niedrige Frequenzen, die speziell für die Ortung von langen Leitungen geeignet sind. Die niedrigen Frequenzen, die im XLF verwendet werden, sind so ausgelegt, dass sie über größere Entfernungen übertragen werden, weniger auf benachbarte Leitungen einkoppeln und weniger anfällig für Verzerrungen sind. Einige Anwendungen, die sich ideal für die Ortung mit niedrigen Frequenzen eignen, sind Langstrecken-Glasfaserstrecken, Großstadtnetze und Pipeline-Übertragungsleitungen.Mit den beiden abgeschirmten 3D-Antennensätzen lassen sich Signalverzerrungen leicht erkennen und auf dem hellen Farbdisplay anzeigen. Neben den klassischen Ortungsbildschirmen bieten die Ortungsgeräte der vLoc3-Serie neue Ortungsperspektiv-Bildschirme an:Der Vektor-Ortungsbildschirm wird für die vollautomatische Ortung ohne Begehung verwendet.Die Transversalgrafik zeigt gleichzeitig den Spitzenwert und den Nullwert an, wodurch Signalverzerrungen sofort sichtbar werden.Die Draufsicht zeigt die relative Ausrichtung des Kabels in jedem Winkel.Sondenbildschirm mit Führungspfeilen, die zur Sonde führen.Die hochgradig benutzerkonfigurierbare vLoc3-Serie umfasst acht passive Ortungsmodi, einen Fehlersuchmodus und eine Reihe konfigurierbarer Frequenzen von 32 Hz bis 32,8 kHz. Visuelle und mechanische Vibrationswarnungen können ebenfalls vom Benutzer konfiguriert werden und warnen bei geringer Tiefe, Überlastung, Freileitungen und übermäßigem Schwingen. Zu den Plug-in-Play-Optionen für den Empfänger gehören ein optionales Bluetooth-Modul, das mit externen GPS-Geräten verwendet werden kann, und der vLoc3-MLA (Marker Locator Adapter), der in die Zubehörbuchse eingesteckt werden kann, um vergrabene Marker zu orten.

Das neue vLoc3-Pro Ortungssystem beinhaltet neue innovative Funktionen zur Ortung erdverlegter Kabel und Leitungen, zur Schadensvermeidung und zur Bestimmung von Kabelfehlern. Mit zwei Sets abgeschirmter 3D-Antennen können Störfelder festgestellt und deren Grad in drei Stufen farblich auf dem Display angezeigt werden. Neben dem klassischen Ortungsbildschirm eröffnet die vLoc3-Serie ganz neue Ortungsperspektiven und bringt diese zur Anzeige. Beim Vektor-Bildschirm muss der Anwender nicht mehr über dem Kabel laufen um zu orten.Der Live-Scan zeigt gleichzeitig das Spitzen- & Null-Signal in einer Grafik an. Die Planansicht zeigt ständig die Position des Kabels im Winkel zum Ortungsgerät, was die Richtungsbestimmung überflüssig macht. Die innovative Sondenortung führt den Nutzer per Pfeil grafisch zur Position der Sonde, was Fehlortungen verhindert und schnellere Ergebnisse liefert.Die vLoc3 Serie enthält wahlweise acht passive Ortungsmodi, eine Mantelfehlerortungsfunktion, die SD-Funktion zur Bestimmung der Stromrichtung des Ausgangssignals und eine große Frequenzauswahl von 16Hz – 200KHz. Audio- und Vibrationsalarm geben dem Anwender sofort Informationen über Feldstörungen, zu flach verlegte Kabel, oder Störfelder durch oberirdische Trassen. Aber auch ein Hinweis über zu weites Schwingen des Empfängers zur Seite wird angezeigt, um Fehlortungen zu vermeiden. Plug-&-Play Optionen im Empfänger für ein Bluetooth™-Modul zur Verbindung mit externen GPS-Systemen, eine A-Rahmenantenne zur Mantelfehlerortung, oder einen Marker-Fuss zur Ortung von EMS-Markern, runden das Bild dieses neuen, multifunktionalen Ortungssystems ab.Die vLoc3-Pro Vorteile:farbkodierte StörungsgradanzeigeVektorbildschirm zur Offset-OrtungRadiolink zwischen Sender und Empfängerfrei wählbarer Ortungsbildschirminterner Datenspeicheroptionale Bluetooth Verbindung
