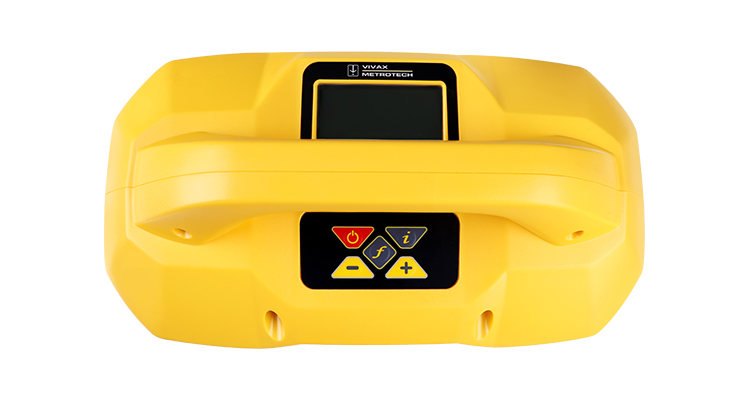

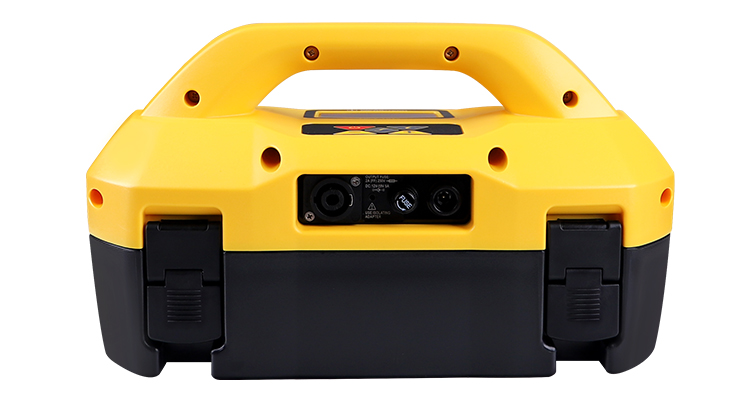

Vivax-Metrotech Loc3-10Tx SiS SPO Sender

Produktinformationen "Vivax-Metrotech Loc3-10Tx SiS SPO Sender"

Der 10-Watt Breitband-Sender der neuen Loc3 Generation verfügt über wählbare Induktions- und Direktanschlussfrequenzen von 98 Hz bis 200 kHz, SD-Modus (Signal Direction), Fehlerortungs- und echte Widerstandsmessung bis zu 1 MΩ. Das 2 x 1 Zoll große Punktmatrixdisplay mit LED-Hintergrundbeleuchtung zeigt Ausgangsstrom, Anschlussart, Spannung, Widerstand, Frequenz, Lautstärke, Batteriezustand und Hochspannungswarnungen an.

Der Signal Direction (SD) Modus verifiziert, ob die gesuchte Leitung, an die der Sender angeschlossen ist, die Zielleitung ist. Wenn ein Sender an eine Leitung angeschlossen ist, wird das Signal über die Leitung geführt und kehrt über den einfachsten Weg zurück zum Ursprung. Normalerweise geschieht dies über den Boden und den Erdspieß, an dem der Sender angeschlossen ist. Allerdings wird das Signal sehr oft über angrenzende Versorgungsleitungen, die einen einfacheren Weg als das Erdreich bieten, zurückgeführt. Infolgedessen kann es mehrere Signale geben, die von Leitungen in dem Gebiet ausgehen. Das macht es schwierig, die Zielleitung zu identifizieren.

Diese Rücklaufsignale bewegen sich typischerweise in die entgegengesetzte Richtung zum angelegten Signal. Der Signal Direction (SD) Modus identifiziert die Richtung des Signals und somit die Zielleitung.

In einem leichten, robusten und ergonomischen IP54-Gehäuse untergebracht, bietet der Sender eine gleichbleibende Stromausgabe im Direktanschluss, im Zangen- oder Induktionsmodus und Schutz vor Eingangsspannungen bis zu 240V.

Die Highlights auf einen Blick:

  • Eingebautes Multimeter (V/A/Ω)
  • Optionale drahtlose Verbindung zwischen Sender und Empfänger
  • SD & SiS Modus für gute Ortungsergebnisse in überfüllten Bereichen
  • Leichtgewicht – Nur 3.24 kg mit Li-ion Akku
  • AC/DC Stromversorgung
