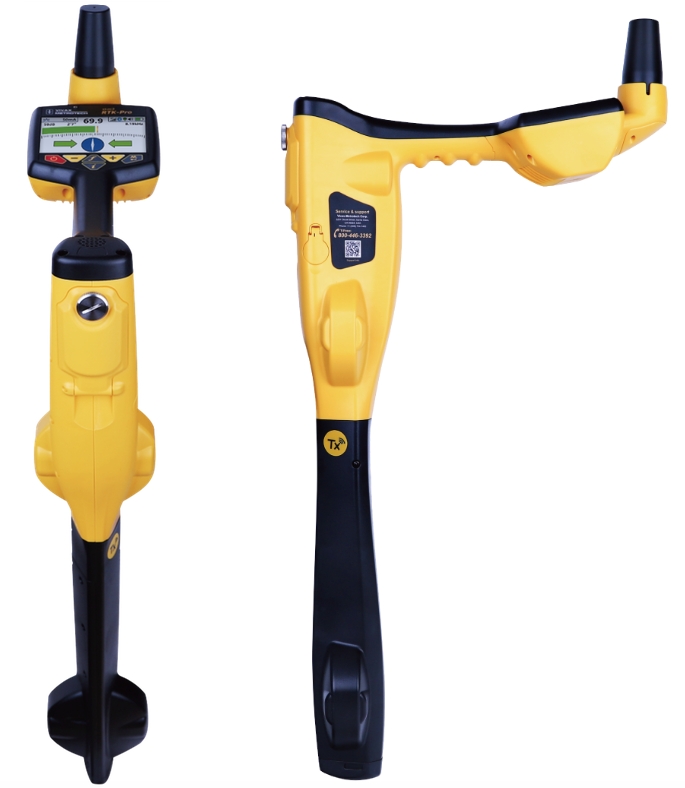

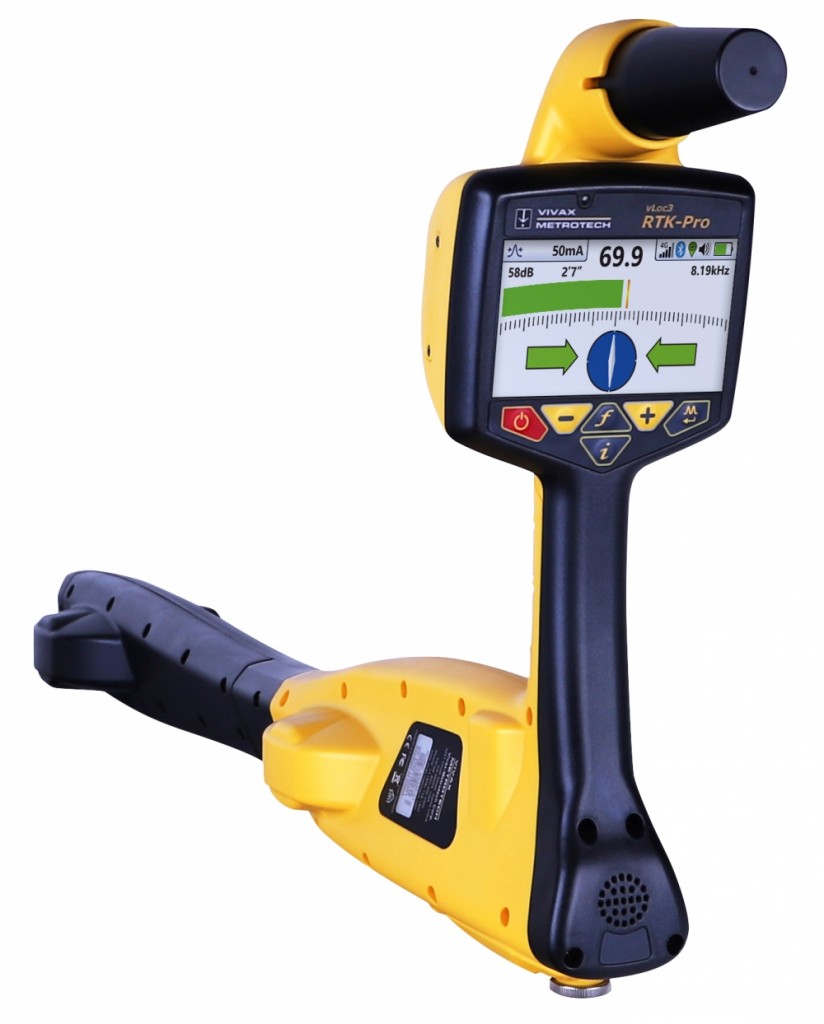

Vivax-Metrotech vLoc3 RTK-Pro Leitungsortungsgerät

Die praktische Tragetasche bietet genug Platz um Ihren vLoc3 RTK-Pro und einen Sender zu verstauen und bequem mit einem Tragegurt zu transportieren. Tragetasche vLoc3 RTK-Pro Set, für Empfänger und Sender, aus robustem Polyamid, zweiseitiger Reißverschluss, Seitentaschen, zwei Tragegriffe und Schultergurt.

Der leistungsstarke 25-Watt-Sender ist der ideale Sender für die Ortung von Kabelfehlern, das Auffinden von Feiertagen an beschichteten Rohren, problematischen tief vergrabenen Leitungen und die Ortung von Rohren und Kabeln über große Entfernungen. Der Loc3-25Tx eignet sich auch gut für Anwendungen bei kathodisch geschützten Langstreckenleitungen und der Gasverteilung in Stadtgebieten, die einen Niederfrequenzsender mit hoher Leistung benötigen.Der Sender Loc3-25Tx verfügt über wählbare Direktverbindungsfrequenzen von 32 Hz bis 9,82 kHz und Signalzangenfrequenzen von 8 kHz bis 9,82 kHz. Das zwei mal ein Zoll große Punktmatrix-Display mit LED-Hintergrundbeleuchtung zeigt den Ausgangsstrom, die Spannung, die Frequenz und die Rückmeldewarnungen des Benutzers an.Der Loc3-25Tx ist in einem robusten, ergonomischen IP54-Gehäuse untergebracht und mit nur 3,19 kg (7,05 lbs) ein Leichtgewicht. Der Sender bietet eine konstante Stromabgabe von bis zu 4 A Spitze. Der Sender wird in einer weichen Tragetasche mit einer Aufbewahrungstasche für alltägliches Zubehör geliefert und kann in der Tragetasche bedient werden.Die Highlights auf einen Blick:4 A Spitzenstromausgang130 V SpitzenleistungLeicht und tragbar für den täglichen GebrauchELF und niedrige Frequenzen verfügbar, minimale VerzerrungKompatibilität mit Signalklemmen

Der 10-Watt Breitband-Sender der neuen Loc3 Generation verfügt über wählbare Induktions- und Direktanschlussfrequenzen von 98 Hz bis 200 kHz, SD-Modus (Signal Direction), Fehlerortungs- und echte Widerstandsmessung bis zu 1 MΩ. Das 2 x 1 Zoll große Punktmatrixdisplay mit LED-Hintergrundbeleuchtung zeigt Ausgangsstrom, Anschlussart, Spannung, Widerstand, Frequenz, Lautstärke, Batteriezustand und Hochspannungswarnungen an.Der Signal Direction (SD) Modus verifiziert, ob die gesuchte Leitung, an die der Sender angeschlossen ist, die Zielleitung ist. Wenn ein Sender an eine Leitung angeschlossen ist, wird das Signal über die Leitung geführt und kehrt über den einfachsten Weg zurück zum Ursprung. Normalerweise geschieht dies über den Boden und den Erdspieß, an dem der Sender angeschlossen ist. Allerdings wird das Signal sehr oft über angrenzende Versorgungsleitungen, die einen einfacheren Weg als das Erdreich bieten, zurückgeführt. Infolgedessen kann es mehrere Signale geben, die von Leitungen in dem Gebiet ausgehen. Das macht es schwierig, die Zielleitung zu identifizieren.Diese Rücklaufsignale bewegen sich typischerweise in die entgegengesetzte Richtung zum angelegten Signal. Der Signal Direction (SD) Modus identifiziert die Richtung des Signals und somit die Zielleitung.In einem leichten, robusten und ergonomischen IP54-Gehäuse untergebracht, bietet der Sender eine gleichbleibende Stromausgabe im Direktanschluss, im Zangen- oder Induktionsmodus und Schutz vor Eingangsspannungen bis zu 240V.Die Highlights auf einen Blick:Eingebautes Multimeter (V/A/Ω)Optionale drahtlose Verbindung zwischen Sender und EmpfängerSD & SiS Modus für gute Ortungsergebnisse in überfüllten BereichenLeichtgewicht – Nur 3.24 kg mit Li-ion AkkuAC/DC Stromversorgung

Der Zubehör A-Frame der vLoc3-Serie wird zur Erkennung von Erdschlüssen an Rohren und Kabeln verwendet. Bei Rohren bestehen die Fehler aus Beschichtungsfehlern. Bei Kabeln werden Fehler in der Regel durch Isolationsschäden verursacht, bei denen der metallische Mantel (oder Innenleiter) mit der Erde in Berührung kommt.Er ist für die Verwendung mit den Empfängern der vLoc3-Serie vorgesehen und erfordert ein Fehlersuchsignal, das von einem kompatiblen Vivax-Metrotech Sender mit Fehlersuchmodus an den fehlerhaften Leiter angelegt wird.Kohlefaserverstärkte GlasfaserkonstruktionPlug-in-Play mit Stromversorgung durch den EmpfängerVorwärts-/Rückwärtspfeile zeigen den Weg zum Fehler

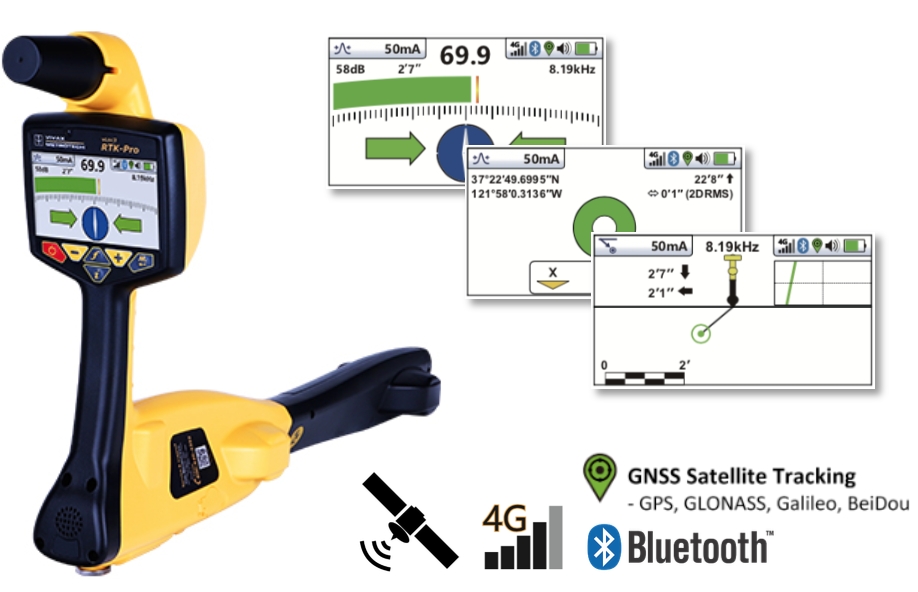

Das neue vLoc3-Pro Ortungssystem beinhaltet neue innovative Funktionen zur Ortung erdverlegter Kabel und Leitungen, zur Schadensvermeidung und zur Bestimmung von Kabelfehlern. Mit zwei Sets abgeschirmter 3D-Antennen können Störfelder festgestellt und deren Grad in drei Stufen farblich auf dem Display angezeigt werden. Neben dem klassischen Ortungsbildschirm eröffnet die vLoc3-Serie ganz neue Ortungsperspektiven und bringt diese zur Anzeige. Beim Vektor-Bildschirm muss der Anwender nicht mehr über dem Kabel laufen um zu orten.Der Live-Scan zeigt gleichzeitig das Spitzen- & Null-Signal in einer Grafik an. Die Planansicht zeigt ständig die Position des Kabels im Winkel zum Ortungsgerät, was die Richtungsbestimmung überflüssig macht. Die innovative Sondenortung führt den Nutzer per Pfeil grafisch zur Position der Sonde, was Fehlortungen verhindert und schnellere Ergebnisse liefert.Die vLoc3 Serie enthält wahlweise acht passive Ortungsmodi, eine Mantelfehlerortungsfunktion, die SD-Funktion zur Bestimmung der Stromrichtung des Ausgangssignals und eine große Frequenzauswahl von 16Hz – 200KHz. Audio- und Vibrationsalarm geben dem Anwender sofort Informationen über Feldstörungen, zu flach verlegte Kabel, oder Störfelder durch oberirdische Trassen. Aber auch ein Hinweis über zu weites Schwingen des Empfängers zur Seite wird angezeigt, um Fehlortungen zu vermeiden. Plug-&-Play Optionen im Empfänger für ein Bluetooth™-Modul zur Verbindung mit externen GPS-Systemen, eine A-Rahmenantenne zur Mantelfehlerortung, oder einen Marker-Fuss zur Ortung von EMS-Markern, runden das Bild dieses neuen, multifunktionalen Ortungssystems ab.Die vLoc3-Pro Vorteile:farbkodierte StörungsgradanzeigeVektorbildschirm zur Offset-OrtungRadiolink zwischen Sender und Empfängerfrei wählbarer Ortungsbildschirminterner Datenspeicheroptionale Bluetooth Verbindung

Der vLoc3-MLA ist für die schnelle und einfache Lokalisierung von vergrabenen EMS-Markern konzipiert und ermöglicht eine Tiefenmessung auf Knopfdruck. Das MLA-Modul wird dafür an der Unterseite eine vLoc3-Empfängers eingerastet. Beim Anschließen und Einstecken an den Empfänger werden zwei markerbezogene Betriebsarten aktiviert. Im Markermodus zeigt der Empfängerbildschirm eine Balkenanzeige mit der Signalstärke vom Marker, den Markertyp und die Tiefe zum Marker an. Im Dual-Marker-Modus werden alle vorher genannten Punkte zusätzlich zum Standard-Leitungsortungs-Bildschirm mit Pfeilen nach links/rechts und Kompass angezeigt.Tiefenmessung des Markers mit einem KnopfdruckAutomatische Erkennung durch den Empfänger (Plug-and-Play)Lokalisiert Bälle, Scheiben, Vollbereichs-Marker und NahbereichsmarkerVerwendung als Markerlocator oder im Dual-Modus mit paralleler LeitungsortungKompatibel mit den vLoc3 Empfängern Pro, XLF, RTK-Pro, 5000, 9800

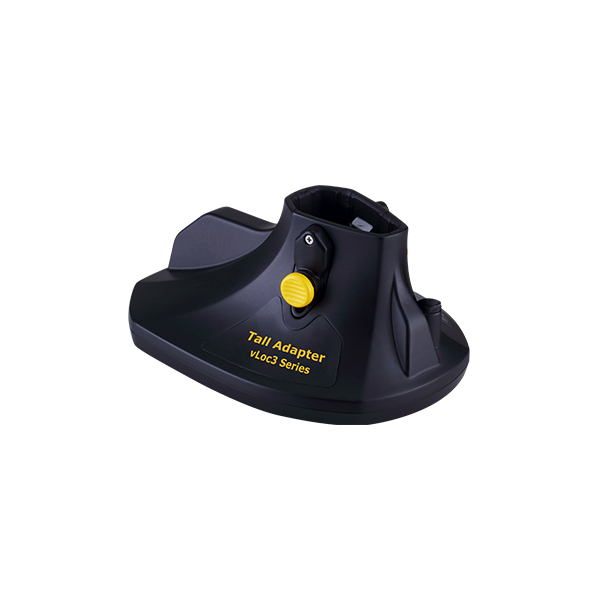

Der vLoc3-TA Standfuß ist ein passiver Adapter, der am unteren Teil des vLoc3 Antennenstabes angebracht wird und die Gesamthöhe des vLoc3 Empfängers um 8,57 cm erhöht. Per Menüfunktion wird die neue Höhe automatisch kompensiert, um die Tiefen- und Strommessungen wieder korrekt darzustellen. Mit dem Standfuß können vLoc3 Empfänger auch aufrecht abgestellt werden. Das ist ideal für die Ortung von Sonden bei Kamerainspektionen oder Richtbohrungen, da hier die Ortung in Schritten von drei bis sechs Metern gleichzeitig zum Vorschub erfolgt.Erhöht die Gesamthöhe des vLoc3 Empfängers um 8,57 cmErmöglicht es dem vLoc3-Empfänger, alleine aufrecht zu stehenKompatibel mit den vLoc3 Empfängern Pro, XLF, RTK-Pro, 5000, Cam, 9800Kompensiert die zusätzliche Höhe automatisch
